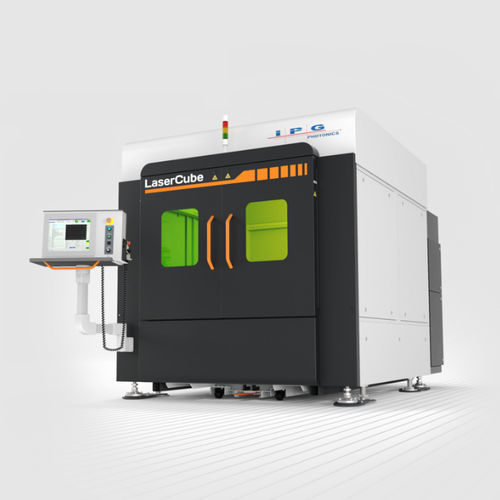

Sistema de corte a laser de fibra LaserCube

para alumíniopara aço inoxidávelpara cobre

Visão geral
Os sistemas de corte a laser de fibra em bancada LaserCube são projetados para o corte de precisão rápido e fiável de peças pequenas em ambientes de produção, desde prototipagem até produção em série. Fontes laser IPG e componentes industriais proporcionam arestas de corte controladas numa ampla gama de materiais e espessuras, desde folhas finas até cerca de 12,7 mm de aço.

Principais características

• Potência laser até 6 kW (opções IPG)
• Precisão de posicionamento: ±25 μm; repetibilidade <10 μm
• Velocidade máxima de corte: 1000 mm/s
• Pegada compacta: aprox. 5,7 m²
• Base em granito para amortecimento de vibrações e rigidez estrutural
• Motores lineares e encoders de alta precisão

Projeto e componentes

• Configuração em bancada com gaveta telescópica e cama de corte metálica
• Cabeça de corte IPG e fonte laser IPG selecionável (integração interna ou externa)
• Rotativo opcional para corte de tubos; suporte de palete externo opcional para chapas pesadas
• Aperto manual padrão; aperto pneumático opcional

Software e controlo

• Software IPG pré-carregado e testado; IHM compatível com G-code CNC, orientado ao operador
• Controlo integrado do laser, movimento, entrega do feixe, parâmetros de processo e visão
• Visualização em direto do código G/M com controlos de produção para interrupção e retoma
• Biblioteca editável de parâmetros de corte e nesting de peças diretamente na máquina

Registo por visão (opcional)

• Sistema de visão opcional para posicionamento preciso dos cortes quando varia a colocação das peças ou marcas
• Adequado para materiais pré-processados (placas serigrafadas, peças punzonadas, componentes gravados quimicamente)
• Compensação automática de desvios dimensionais e variações de colocação pelo operador
• Permite fluxos combinados laser-puncionamento quando integrado com prensas de punção existentes

Confiabilidade e manutenção

• Projeto a fibra sem espelhos na fonte reduz consumíveis e operações de alinhamento
• Saída estável dos lasers IPG e desenho mecânico robusto minimizam paragens e asseguram estabilidade do processo a longo prazo

Especificações técnicas

• Velocidade máxima de corte: 1000 mm/s
• Potência laser: até 6 kW (configurável)
• Materiais: aço inox / aço macio, alumínio, latão, cobre, folhas laminadas
• Área de trabalho XYZ: 1250 x 1250 x 75 mm (rotativo opcional)
• Precisão de posicionamento: ±25 μm; repetibilidade <10 μm
• Carregamento de material: gaveta telescópica com cama metálica; suporte de palete externo opcional; carregamento automático opcional
• Ferramentação de peças: aperto manual; aperto pneumático opcional
• Software de controlo: IHM compatível com G-code CNC
• Exibição e operação: monitor 17" com teclado e rato
• Segurança e conformidade: segurança laser Classe 1; certificado CE
• Entrega do feixe: cabeça de corte IPG; fonte laser selecionada conforme aplicação
