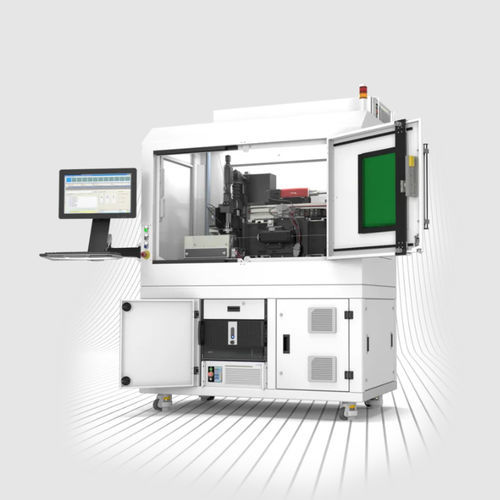

Máquina de corte e gravação a laser Versa

a laser de fibraa laser pulsado de fibrade tubos

Visão geral
O cortador de tubos pequenos Versa é um sistema laser Classe 1 para usinagem de precisão de stents e tubos de pequeno diâmetro na produção de dispositivos médicos e aeroespacial. Uma plataforma de movimento de precisão combinada com um laser de fibra IPG garante controle dimensional rigoroso para qualidade repetível e alto rendimento.

Principais características

• Projetado para corte a laser de tubos pequenos e stents; faixa de diâmetro: 0,25–25 mm
• Configurações de movimento 2 eixos ou 4 eixos para geometrias complexas e cortes excêntricos
• Base de granito para amortecimento de vibrações e rigidez estrutural
• Software IPGCore para controlo coordenado de eixos, visão, parâmetros do laser, programação de cabeçotes de processo e equipamentos auxiliares; inclui validação de contas, controlo por palavra-passe, auto-verificações e registos com carimbo temporal
• Cabeças de entrega do feixe: cabeça de corte de fenda fina e cabeça de microcorte IPG

Opções de laser

• Lasers CW e quasi-CW para rendimento máximo
• Lasers pulsados de nanossegundos para equilíbrio entre rendimento e qualidade
• Lasers ultrarrápidos para corte ultra-preciso de stents; pode reduzir ou eliminar o corte a húmido

Controlo do sistema e integração

• Coordenação completa de todos os eixos e controlo automático de múltiplos processos laser
• Integração com sistemas de visão para alinhamento preciso; visualização ao vivo através da lente de foco e do bocal
• Leitores de código de barras e RFID opcionais; módulos de comunicação MES opcionais

Opção de sistema de fluidos (corte húmido)
Um sistema de fluidos integrado fornece fluxo contínuo de água através dos tubos para minimizar o calor e proteger a parede traseira da peça. A opção inclui caixa de contenção de fluido, gaveta de recolha de peças acabadas, reciclagem de fluidos e controlo de fluxo, e um skid de bomba independente com interface de sistema.

Automação e manuseio de peças

• Carregamento manual com portas de ação dupla, conjunto de garra e buchas fixas, caixa de recolha de fácil acesso
• Alimentação automática opcional de entrada/saída para comprimentos de 450 a 3700 mm
• Duas entradas de gás com controlo de pressão programável para gases de assistência

Aplicações

• Corte de precisão de stents médicos e tubos finos
• Processamento de tubos de pequeno diâmetro para componentes aeroespaciais e dispositivos médicos
• Desenvolvimento de processo, ensaios piloto e escalonamento para produção em série

Especificações técnicas

• Diâmetro do tubo: 0,25–25 mm
• Curso X: 300 mm
• Precisão X: ±8 μm
• Repetibilidade X: ±1 μm
• Plataforma rotativa: 360°, 600 RPM
• Precisão de rotação: ±30 arcsec
• Repetibilidade de rotação: ±6 arcsec
• Dimensões (C x L x A): 890 x 1600 x 2170 mm
• Fonte laser IPG: selecionada conforme aplicação; opção dupla de laser disponível
• Opção de corte húmido e opção de movimento 4 eixos (eixos Y e C adicionais)
