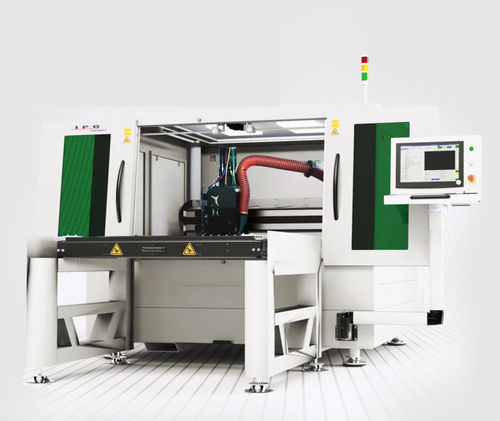

Máquina de furação CNC

verticalde alta velocidadea laser

Visão geral
O LaserCube Driller é um sistema de perfuração a laser projetado para perfurar centenas de furos uniformemente espaçados por segundo em peças planas de grande dimensão (filtros, chapas perfuradas). Disponibiliza uma área de processo de 1 x 1 m numa pegada compacta de 3,0 x 3,9 m e permite trocas rápidas de configuração. A função de corte programável possibilita a separação ou extração de peças acabadas.

Capacidades principais

• Velocidade de perfuração: até 300 furos/s
• Faixa de diâmetro do furo: 60–3500 µm (dependente da configuração)
• Espessura máxima da peça: até 3 mm (dependente da configuração)
• Compatível com todos os metais, incluindo materiais magnéticos e refletivos (cobre, alumínio)
• Suporte para múltiplas formas de furo (redondo, hexagonal, quadrado) e tipos mistos num único trabalho
• Processo sem contato que requer apenas ar comprimido e eletricidade

Desempenho e fiabilidade

• Fontes laser de fibra IPG selecionadas por aplicação para alta qualidade de feixe e velocidade
• Estabilidade de potência para qualidade de processamento consistente
• Projeto de baixa manutenção: sem gás, sem alinhamento de espelhos, sem consumíveis

Componentes do sistema e usabilidade

• Base em granito para amortecimento de vibrações e rigidez estrutural
• Motores lineares de acionamento direto para alta precisão de posicionamento e velocidade
• Sistema de fixação mecânica para manuseio das peças
• Interface operador: monitor 17" com teclado e rato; importação CAD e geração automática de matrizes de perfuração

Aplicações

• Perfuração em grande volume de filtros industriais, painéis perfurados e peças planas de grandes dimensões (até 1 x 1 m)
• Produções que exigem uniformidade de furos e controlo rigoroso do espaçamento

Especificações técnicas

• Área de trabalho XY: 1000 x 1000 mm
• Área de processo: 1 x 1 m
• Precisão de posicionamento: ±25 μm
• Repetibilidade: <10 μm
• Ferramentação de peça: sistema de fixação mecânico
• Visualização e operação: monitor 17" com teclado e rato
• Software de controlo: HMI compatível com G-code CNC
• Dimensões (pegada): 3875 C x 2200 L x 1800 A mm (tip. 3,0 x 3,9 m)
• Velocidade máxima de perfuração: até 300 furos/s
• Diâmetro do furo: 60–3500 μm (dependente da configuração)
• Espessura máxima da peça: até 3 mm (dependente da configuração)
• Variação do tamanho do furo: <10% do diâmetro
• Variação do passo do furo: ±10 μm
• Fonte laser IPG e cabeça de perfuração IPG; integração do laser interna ou externa
