Sistema de aquecimento

Visão geral

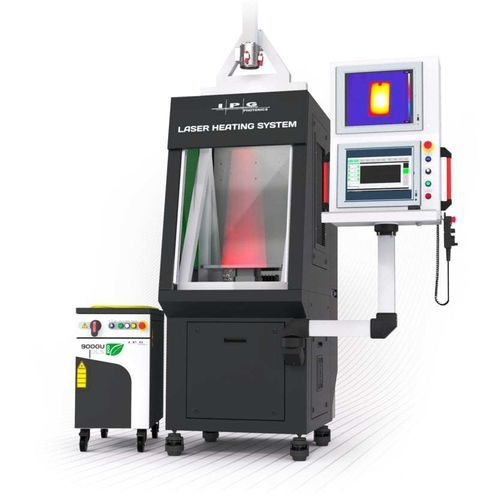

O sistema de aquecimento a laser DLS-ECO é uma estação de trabalho turnkey para desenvolvimento interno de processos de aquecimento, cura e secagem por laser. Integra lasers IPG DLS com ópticas de projeção dentro de um invólucro laser Classe 1 para permitir desenvolvimento de processo seguro e repetível em aplicações industriais.

Principais características

• Eficiência do laser DLS-ECO: 55%
• Compatível com IPG DLS série (4,5–20 kW)
• Ópticas de projeção e cabeça de projeção IPG para entrega controlada do feixe
• Visão visível e infravermelha integradas; câmera térmica FLIR e loop de controle por pirômetro opcionais
• Mesa de trabalho: placa fria refrigerada a água; faca de ar e alimentação de gás opcionais
• HMI com monitores duplos e software IPG Core; carregamento de peças manual
• Extração de fumos com monitoramento de fluxo, temperatura e VOC

Aquecimento e secagem sustentáveis e energeticamente eficientes

• RÁPIDO: Processos a laser podem ser até 10× mais rápidos que fornos convencionais e fornos de convecção.
• EFICIENTE: A energia é aplicada apenas à superfície alvo, reduzindo calor residual não produtivo.
• VERDE: Solução totalmente elétrica que reduz a dependência de processos térmicos baseados em combustíveis fósseis.

Controle preciso do processo de secagem
O ambiente de forno a laser frio permite metrologia avançada e controle em malha fechada não possível em fornos tradicionais de alta temperatura. Monitoramento por pirômetro e loops de controle permitem gestão precisa da temperatura e ciclos de secagem repetíveis.

Loop de controle de secagem (sequência)

• 1. O laser em plena potência aquece rapidamente o material até a temperatura alvo para iniciar a secagem.
• 2. O loop de controlo evita que o material exceda a faixa de temperatura alvo.
• 3. O loop optimiza a potência do laser durante a remoção de humidade para estabilizar a taxa de secagem.
• 4. O loop reduz a potência e desliga o laser quando a secagem estiver completa.

Especificações técnicas

• Eficiência do laser DLS-ECO: 55%
• Deslocamento do estágio Z-lift: 600 mm
• Área de iluminação (XY): ~90 x 90 mm min a ~200 x 200 mm max
• Mesa de trabalho: placa fria refrigerada a água; faca de ar integrada e fornecimento de gás opcionais
• Carregamento de peças: manual
• Exibição e operação: monitores duplos com teclado e mouse
• Software de controle: IPG Core HMI
• Visão: visível e infravermelho; câmera térmica FLIR opcional
• Metrologia térmica: loop de controle por pirômetro opcional
• Extração de fumos: exaustão com monitoramento de fluxo, temperatura e VOC
• Dimensões (L x P x A): 1000 x 1260 x 3050 mm
• Fonte laser IPG: série DLS (4,5–20 kW); integração do laser externa
• Cabeça de entrega do feixe: cabeça de projeção IPG
