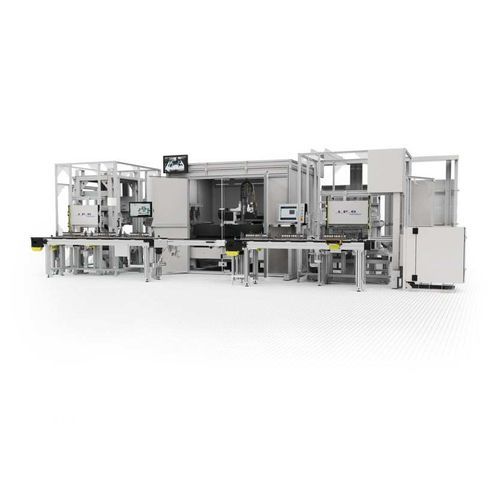

Linha de montagem automática

robóticade soldagempara pilhas

Visão geral
Linhas de produção automatizadas para montagem, soldagem e teste de baterias EV. A IPG Photonics Corporation fornece sistemas configuráveis que integram carregamento e singulação de células, soldagem célula‑a‑barramento por laser de fibra de alta velocidade, teste digital de solda e montagem de módulos/packs. As linhas suportam formatos prismático, cilíndrico, pouch e blade e podem incluir desenvolvimento de processo, tooling personalizado, instalação e serviço.

Principais características

• Linhas totalmente automatizadas de montagem, soldagem e teste
• Configuráveis para células prismáticas, cilíndricas, pouch e blade
• Soldagem a laser de fibra de alta velocidade (AMB, modo único) e capacidade OTF
• Monitoramento de processo integrado, teste digital de solda e rastreabilidade completa
• Opções de medição de solda em tempo real e ensaios não destrutivos

Fluxo do processo (típico)

• 1. Carregamento e inspeção de células — as células recebidas são singuladas, inspecionadas e classificadas no transportador; células conformes são inseridas nas estruturas do módulo, as defeituosas são rejeitadas.
• 2. Soldagem célula‑a‑barramento — lasers de fibra otimizados soldam as células aos barramentos com parâmetros ajustáveis para maximizar velocidade e minimizar respingos.
• 3. Teste digital de solda — medições não destrutivas de resistência (bed‑of‑nails) verificam cada solda; 100% dos dados de teste são registados para rastreabilidade.
• 4. Montagem e vedação de módulos — montagem das caixas e soldagem robótica (wobble/seam) para garantir vedação hermética; packs selados passam por testes funcionais finais.

Lasers e entrega de feixe

• Lasers AMB de duplo feixe para reduzir defeitos de solda mantendo o rendimento
• Tecnologia On‑The‑Fly (OTF) para cordões precisos com cabeça em movimento (configurações capazes de >10 células/s)
• Lasers de fibra mono‑modo de alta potência otimizados para metais refletivos (cobre, alumínio)
• Medição de solda em tempo real opcional e monitorização in‑process patenteada para QA a 100% e alertas de desvio de processo

Capacidades adicionais de fabricação

• Corte e entalhe de folhas de eletrodos
• Secagem de pastas eletrodicas em folhas de ânodo/cátodo
• Limpeza a laser para recondicionamento, reciclagem e preparação de superfícies sem químicos agressivos
• Marcação de caixas para identificação e rastreabilidade

Especificações técnicas

• Família de produto: Linhas de fabricação de baterias EV
• Fabricante: IPG Photonics Corporation
• Tipo de produto: sistemas automatizados de montagem, soldagem e teste de baterias
• Formatos de células suportados: prismático, cilíndrico, pouch, blade
• Funções principais: singulação e inspeção de células; soldagem célula‑a‑barramento; teste digital de resistência de solda; montagem e vedação de módulos
• Tecnologias de soldagem: lasers de fibra (AMB duplo feixe, modo único de alta potência), OTF
• Qualidade: medição in‑process de solda opcional; registo de dados de teste a 100% para rastreabilidade
• Desempenho típico: soldagem configurável para exceder 10 células/s conforme tipo de célula e configuração
• Escopo da entrega: sistemas modulares até linhas completas, desenvolvimento de processo, tooling personalizado, instalação e serviço
