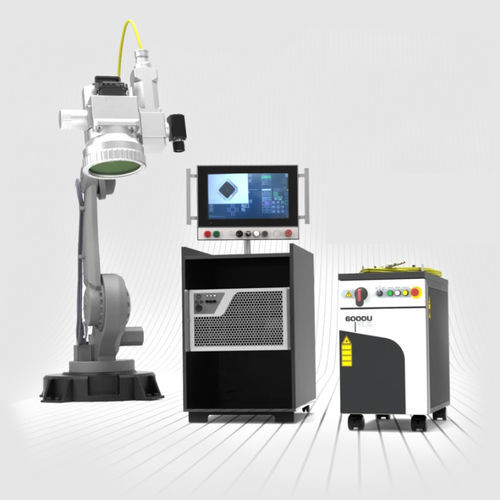

Estação de soldagem Laser

automáticarobótica

Visão geral
O Sistema Integrado de Soldagem a Laser (ILWS) é uma solução modular pronta para implantação que combina fontes laser IPG, entrega do feixe com scanners IPG de alta potência, software de controle e módulos opcionais como visão integrada e medição de solda em tempo real. O ILWS simplifica a configuração do sistema, a programação e a integração em produção para aplicações de soldagem automatizada sem contato.

Principais vantagens

• Projetado para soldagem a laser de alta velocidade em ambientes produtivos
• Posicionamento de peças simplificado para reduzir a complexidade de fixação
• Instalação e configuração rápidas para integradores e clientes que integram internamente

Entrega de feixe flexível
Os scanners IPG de alta potência desviam o feixe nas direções X e Y para permitir soldagem remota em uma ampla área de trabalho. Este método suporta várias geometrias de junta e múltiplos pontos de soldagem numa mesma peça, minimizando movimentos mecânicos e exigências de robôs.

Soldagem de alta produtividade
O ILWS suporta processos de soldagem automatizados sem contato para aplicações de alto rendimento, como conjuntos de baterias EV e hairpins de motores elétricos. A fonte laser é selecionada conforme a aplicação para atingir penetração e tempo de ciclo requeridos com fixação mínima da peça.

Medição de solda em tempo real
A medição em processo opcional captura cada solda durante a execução para fornecer rastreabilidade por junta e garantia de qualidade. Isso reduz a necessidade de ensaios destrutivos pós-soldagem e permite alertas de deriva de processo com base em dados dimensionais da solda.

Correção automática da posição da peça
Um sistema de visão integrado opcional detecta o posicionamento incorreto da peça e compensa automaticamente as coordenadas de soldagem (correção até ±12 mm), reduzindo os requisitos de alimentação e precisão de ferramentas.

Opções & acessórios

• Medição direta de solda em tempo real (monitoramento em processo)
• Sistema de visão integrado para correção automática da posição da peça
• Conjunto de Air‑Knife ajustável

Implantação & suporte
O ILWS é fornecido como um pacote altamente configurável para integradores e clientes finais. A IPG oferece desenvolvimento de processo e programação do sistema para otimizar cada configuração em função da velocidade e repetibilidade de soldagem. Os sistemas podem ser entregues totalmente integrados e prontos para uso em oficina.

Especificações técnicas

• Repetibilidade da posição de solda: <5 urad rms
• Exibição e operação: touchscreen de 15,6 polegadas
• Software de controle: ILWS Manager
• Fonte laser IPG: laser de fibra selecionado conforme a aplicação
• Potência de saída do laser: até 12 kW
• Cabeça de entrega do feixe: scanner IPG de alta potência
• Área de trabalho do scanner: até 250 x 250 mm
• Distância de trabalho do scanner: até 500 mm
• Medição de solda: medição direta em tempo real (opcional)
• Sistema de visão integrado: correção automática da posição da peça (opcional)
• Opções: medição em tempo real, visão integrada, Air‑Knife ajustável
