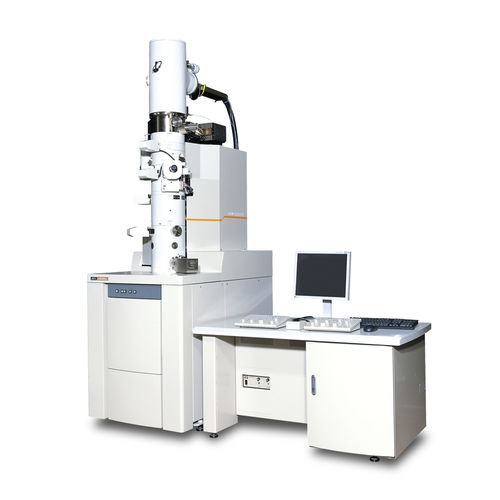

O JEM-2200FS, um microscópio electrónico analítico de última geração, está equipado com uma pistola de emissão de campo (FEG) de 200 kV e o filtro de energia na coluna (filtro Omega) que permite uma imagem de perda zero, onde os electrões inelásticos são eliminados, resultando em imagens nítidas com elevado contraste. E as imagens filtradas por energia formadas com electrões de baixa perda ou energia de perda do núcleo fornecem informações sobre o estado químico ou elementar de uma amostra. Além disso, está disponível espectroscopia para análise elementar e análise química de amostras.
- Filtro de energia na coluna (filtro Omega)
O filtro de energia na coluna permite obter imagens com filtro de energia e espectros de perda de energia de electrões. O filtro concebido de forma optimizada fornece imagens filtradas sem distorção.
- Sistema de controlo
Os principais componentes do JEM-2200FS, tais como o sistema óptico, a plataforma do goniómetro e o sistema de evacuação, são totalmente controlados por PC. Este sistema produz, de forma estável, dados de alta qualidade.
- Sistema de imagiologia
Um novo sistema de imagem, constituído por lentes intermédias de quatro fases e lentes de projecção de duas fases, permite obter imagens TEM filtradas por energia sem rotação e padrões de difracção numa vasta gama de ampliações e comprimentos de câmara.
- Goniómetro controlado por Piezo
Um novo estágio de goniómetro que incorpora um dispositivo piezoeléctrico oferece um funcionamento suave para pesquisar campos de visão ao nível atómico.
- Integração com outros instrumentos
O microscópio pode ser totalmente controlado com um PC. O conceito de design permite-nos integrar o sistema EDS e câmaras CCD.
