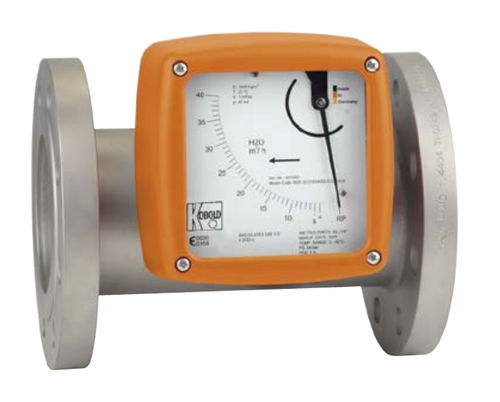

Medidor de vazão de área variável BGF

volumétricopara líquidosvertical

No interior do tubo de fluxo, existe um flutuador guiado em estrela que atua contra uma mola. Quando o caudal é diferente de zero, forma-se uma abertura anular entre o sistema magnético cónico e o anel do medidor. A posição do sistema magnético depende da força resultante de todas as forças que atuam sobre ele. Estas forças incluem a força de fluxo, uma força da mola que atua na direção oposta à força de fluxo, bem como a força de empuxo e a força do peso, que são significativas para as medições no caso de instalação vertical. Cada posição do suporte do íman corresponde a um valor de caudal medido durante a calibração, que é transferido para uma escala. O medidor de caudal BGF é composto por um tubo de medição com ligações, um anel de medição e um suporte cónico para o íman. Por meio de um íman, a posição do sistema magnético é transmitida a um íman seguidor encapsulado, que foi montado num eixo do ponteiro. A posição de um segundo íman seguidor anular, montado no eixo do ponteiro, é transmitida à escala por meio do ponteiro.
