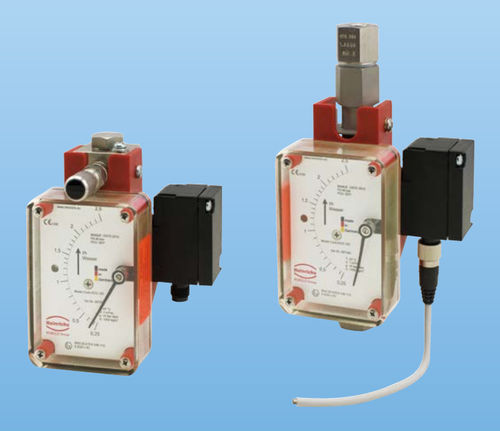

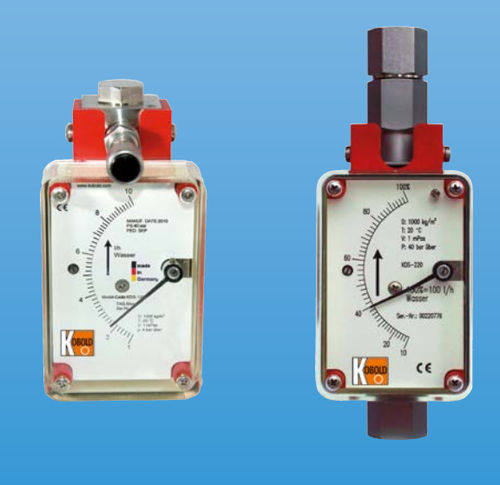

Medidor de vazão de área variável KDS

volumétricopara gáspara líquidos

O fluido flui de baixo para cima através do tubo de medição do medidor de caudal. O flutuador é elevado até se formar uma abertura anular entre o cone de medição e o flutuador, que corresponde ao caudal. As forças que atuam sobre o flutuador encontram-se em equilíbrio. A altura do flutuador resultante do caudal é transmitida pelo íman permanente presente no flutuador, através do sistema de deteção magnética, sob a forma de rotação, ao eixo do ponteiro da unidade indicadora analógica. O medidor de caudal de área variável é constituído por um dispositivo em aço inoxidável com um tubo de medição cónico integrado, também em aço inoxidável, e um flutuador móvel na vertical. A válvula para regulação do caudal está integrada (apenas nos modelos KDS-K/C).
