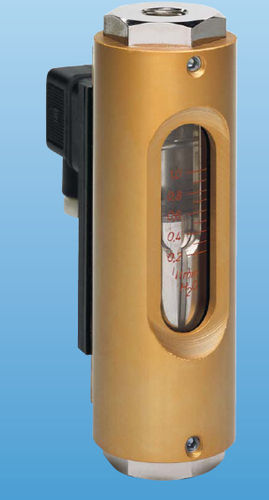

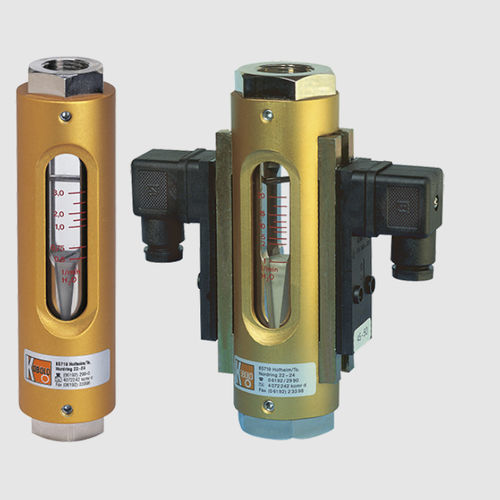

Controlador de fluxo de área variável DSV series

reedpara líquidosem linha

Os comprovados medidores de caudal e interruptores KOBOLD, modelo DSV, baseiam-se no princípio dos conhecidos medidores de caudal do tipo flutuador, com exceção do tubo de medição cónico convencional. Estes instrumentos patenteados estão, em vez disso, equipados com um tubo de caudal cilíndrico com ranhuras cónicas ao longo da periferia. Isto elimina os problemas habituais relacionados com a orientação do flutuador cilíndrico no interior de um tubo de medição cónico. O design inovador, que inclui a presença de uma abertura anular de largura constante e devidamente dimensionada entre o flutuador e o tubo de fluxo, permitiu reduzir consideravelmente a sensibilidade à sujidade. O flutuador contém um íman permanente que aciona um contacto bistável do tipo reed no exterior do tubo de medição, ou seja, o meio em fluxo está hermeticamente separado do contacto elétrico. Além disso, está incorporado numa caixa de interruptor ajustável em altura, garantindo assim que o contacto fica protegido mesmo numa atmosfera agressiva. À medida que o fluido entra no instrumento, o flutuador sobe. Assim que o seu campo magnético atinge as pontas de contacto do interruptor de lâmina, o contacto liga-se. À medida que o caudal aumenta, o flutuador sobe ainda mais até atingir o seu batente. Isto impede que o flutuador ultrapasse o alcance de contacto do tubo de operação magnético, ou seja, o contacto permanece ligado, garantindo assim uma comutação biestável. A borda superior do flutuador serve para indicar o caudal no vidro de medição em l/min.
