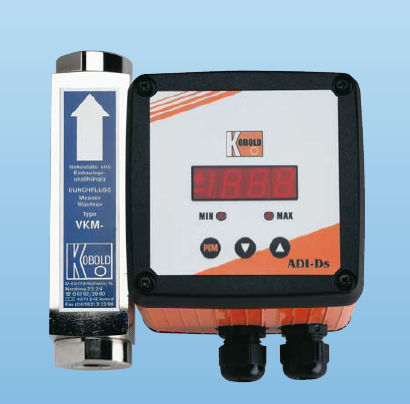

Medidor de vazão de área variável VKM

volumétricopara líquidosem linha

Os medidores de caudal e interruptores KOBOLD do modelo VKM possuem um flutuador acionado por mola, que desliza no interior de um tubo de medição cilíndrico e possui um orifício integrado que se considera ser único. Esta e outras características de conceção significam que, pela primeira vez, se tornou possível criar um medidor de caudal e um interruptor que compensa totalmente a viscosidade e, em grande medida, a densidade, mesmo com caudais muito baixos. O flutuador destes dispositivos patenteados contém um íman permanente que aciona um contacto de lâmina biestável sem potencial, montado no exterior do fluxo, garantindo assim uma separação hermética entre o fluido e o sistema de contactos elétricos. O contacto está incorporado numa caixa de plástico com altura ajustável, para evitar danos nos contactos causados por ação mecânica ou atmosferas agressivas. À medida que o fluido entra no instrumento, o flutuador sobe. Assim que o seu campo magnético atinge as pontas de contacto do interruptor de lâmina, o contacto fecha-se. À medida que o caudal aumenta, o flutuador sobe ainda mais até atingir o seu batente. Isto impede que o flutuador ultrapasse o alcance de contacto do tubo magnético de funcionamento, ou seja, o contacto permanece fechado, garantindo assim uma comutação biestável.
