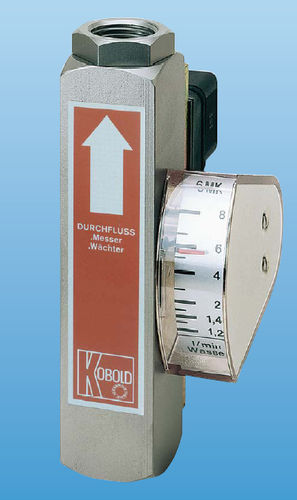

Controlador de fluxo de área variável SMV

reedpara líquidosem linha

Os comprovados medidores de caudal e interruptores KOBOLD, modelo SMV-..., baseiam-se no princípio dos conhecidos medidores de caudal do tipo flutuador, com a exceção do tubo de medição cónico convencional. Estes instrumentos patenteados estão, em vez disso, equipados com um tubo de caudal cilíndrico com ranhuras cónicas ao longo da periferia. Isto elimina os problemas habituais relacionados com a orientação do flutuador cilíndrico no interior de um tubo de medição cónico. O design inovador, que inclui a presença de uma abertura anular de largura constante e dimensões adequadas entre o flutuador e o tubo de fluxo, permitiu reduzir consideravelmente a sensibilidade à sujidade. O flutuador é composto por ímanes permanentes que acionam um contacto de lâmina biestável externo ao circuito de fluxo, ou seja, o meio em fluxo está hermeticamente separado do contacto elétrico. Além disso, está incorporado numa caixa de interruptor ajustável em altura, garantindo assim que o contacto não possa ser danificado, mesmo por uma atmosfera agressiva. À medida que o fluido entra no instrumento, o flutuador sobe. Assim que o seu campo magnético atinge as pontas de contacto do interruptor de lâmina, o contacto fecha-se. À medida que o caudal aumenta, o flutuador sobe ainda mais até atingir o seu batente. Isto impede que o flutuador ultrapasse a zona de contacto do tubo de operação magnético, ou seja, o contacto permanece fechado, garantindo assim uma comutação biestável. Nos modelos SMV-2... e SMV-3..., o campo magnético também ativa um indicador externo, ou seja, hermeticamente separado, o que permite medir os caudais com precisão, mesmo a pressões de funcionamento elevadas. O campo magnético e o indicador foram concebidos de forma a garantir que o ponteiro acompanhe mesmo as variações bruscas do caudal.
