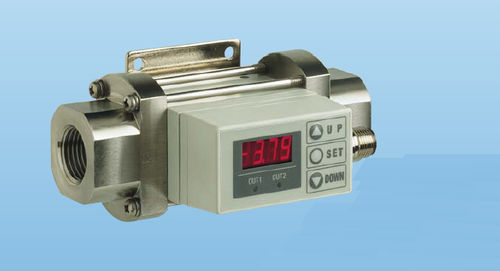

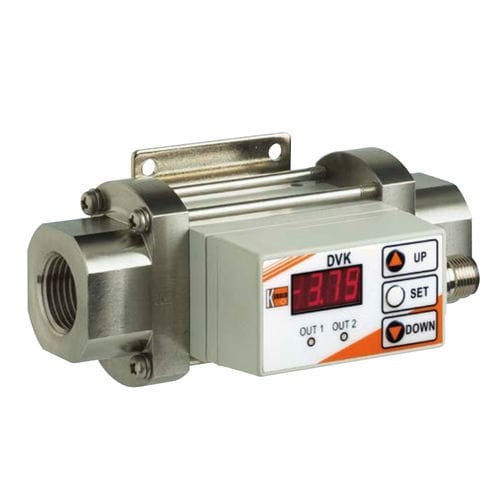

Medidor de vazão calorimétrico DVK

volumétricopara gáspara ar

O medidor/monitor de caudal digital KOBOLD, modelo DVK, destina-se a medir e monitorizar caudais pequenos e médios de ar em tubagens e mangueiras. O dispositivo não requer qualquer manutenção e utiliza o método calorimétrico. Quando a tensão de funcionamento é aplicada, um termístor integrado no sensor é aquecido até um valor definido acima da temperatura do meio. Quando o ar (ou gás) flui através do sensor, o calor gerado no sensor é absorvido pelo meio. Isto significa que o sensor é arrefecido até à temperatura do meio. Dependendo da velocidade e do caudal, as temperaturas equalizam-se e a resistência do sensor é reduzida proporcionalmente. A velocidade do fluxo pode ser determinada através da medição da resistência. A temperatura do meio é medida por um segundo sensor. Os valores de resistência de ambos os sensores são comparados pelo sistema eletrónico através de um circuito em ponte de Wheatstone e um relé de saída é acionado se os valores de comutação definidos não tiverem sido atingidos ou excedidos. O estado de comutação é sinalizado por dois LEDs (ON: LED aceso; OUT 1*: verde, OUT 2*: vermelho). O medidor de caudal digital KOBOLD do tipo DVK funciona praticamente sem perda de pressão. Normalmente, o dispositivo está disponível em duas versões diferentes (visor e sensor como instrumento compacto, ou visor e sensor separados mas ligados por um cabo) com as ligações roscadas necessárias.
