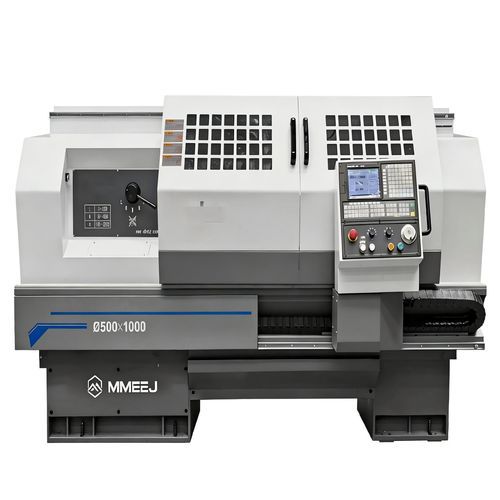

Torno CNC CKA series

horizontalde 2 eixoscom mesa plana

Apresentação do produto: Os tornos CNC da série CKA são tornos CNC horizontais com uma base plana controlada por ambos os eixos longitudinais (Z) e transversais (X). Capacidades:

• Operações de corte automático em várias peças de eixo e disco, incluindo superfícies cilíndricas internas e externas, superfícies cônicas, superfícies de arco, faces de extremidade, ranhuras e chanfros.
• Operações de torneamento em roscas retas métricas, roscas de face final e roscas retas e cônicas imperiais.
• Adequado para produção diversificada e em pequenos lotes; desempenho superior em peças complexas e de alta precisão.

Faixa de usinagem: Diâmetro de rotação da cama de 400mm a 800mm; comprimento da peça de 750mm a 5000mm, com opções de comprimento personalizadas disponíveis. Série CKA - Tabela Técnica: Modelo do produto | Unidade | CKA6140 | CKA6140i | CKA6150 | CKA6150i | CKA6163A | CKA6180A Diâmetro máximo de oscilação sobre a cama | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Diâmetro máx. de oscilação sobre o carro transversal | mm | φ200 | φ200 | φ280 | φ280 | φ320 | φ490 Comprimento máx. da peça | mm | 750/1000 | 750/1000 | 750/1000/1000/1500/2000 | 750/1000 | 1000/1500/2000/3000/4000/5000 Comprimento máx. de corte | mm | 580/830 | 580/830 | 680/930/1430/1930 | 680/930 | 795/1245/1845/2745/3665/4745 (porta-ferramentas de quatro estações em posição elevada) 690/1140/1740/2640/3560/4640 (porta-ferramentas horizontal de seis posições) 700/1150/1750/2650/3570/4650 (porta-ferramentas horizontal de oito posições) Diâmetro máximo de torneamento (Vertical 4 posições) | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Diâmetro máximo de rotação (Horizontal 6 posições) | mm | φ300 | φ300 | φ400 | φ400 | φ620 | φ620 Opt: Horizontal de 6 posições | mm | 一 | 一 | φ370 | φ370 | φ620 | φ620 Altura do centro do fuso | mm | 200 | 200 | 250 | 250 | 315 | 400 Potência do motor do fuso | kW | 5,5 (Servo motor) | 5,5 (Servo motor) | 7,5/11 (Servo motor) | 11/15 (Servo motor) | 11 (Motor de frequência variável, Opt: Servo motor) | 11 (Motor de frequência variável, Opt: Servo motor) Furo do fuso | mm | φ52 | φ40 | φ82 | φ82 | φ100 | φ100 Cone do furo do fuso | | MT. NO.6 | MT. NO.6 | Frenteφ901:20 | Frenteφ1001:20 | Frenteφ1201:20 | Frenteφ1201:20 Tipo de nariz do fuso | | A2-6 | A2-5 | D8 | A2-8 | C11 | C11 Gama de velocidades do fuso | | 20~2500 2 gama manual | 20~3500 Fuso simples | 7~2200 3 gama manual | 30~3000 Fuso simples | 10~1000 (motor invertido/Op: servomotor) 4 gama manual | 10~1000 (motor invertido/Op: servomotor) 4 gama manual Diâmetro da fresa do cabeçote móvel | mm | φ63 | φ63 | φ75 | φ75 | φ100 | φ100 Curso da fresa do cabeçote móvel | | 140 | 140 | 150 | 150 | 240 | 240 Conicidade da fresa do cabeçote móvel | mm | MT.NO.4 | MT.NO.4 | MT.NO.5 | MT.NO.5 | MT.NO.6 | MT.NO.6 Curso máximo do eixo X | mm | 240 | 240 | 280 | 280 | 320 | 320 Curso máx. do eixo Z | m/min | 580/830 | 580/830 | 685/935/1435/1935 | 685/935 | 800/1250/1850/2750/3670/4750 | 800/1250/1850/2750/3670/4750 Deslocação rápida do eixo X/Z | mm | 4/6 | 4/6 | 4/8 (750/1000/1500 Spec) 4/6 (2000 Spec) | 4/8 | 4/7.5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3.5 (4000/5000 Spec) | 4/7.5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3.5 (4000/5000 Spec) Tamanho da haste da ferramenta (Vertical 4 posições) | mm | 20×20 | 20×20 | 25×25 (20×20 Horizontal 8 posições) | 25×25 | 32×32 (32×25 Horizontal 8 estações) | 32×32 Precisão de posicionamento do eixo X/Z | mm | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) 0,026 (1500/2000 Spec) | 0.018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,024 (1000 Spec) 0,026 (1500/2000 Spec) 0,030 (3000/4000/5000 Spec) | 0,018/0,024 (1000 Spec) 0,026 (1500/2000 Spec) 0,030 (3000/4000/5000 Spec) Precisão da repetibilidade do eixo X/Z | mm | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) 0,014 (1500/2000 Spec) | 0,006/0,008 (750 Spec) 0.011 (1000 Spec) | 0.006/0.011 (1000 Spec) 0.014 (1500/2000 Spec) 0.014 (Para especificações ≥2000mm, inspeção acima de 2000mm de comprimento) | 0.006/0.011 (1000 Spec) 0.014 (1500/2000 Spec) 0.014 (Para especificações ≥2000mm, inspeção acima de 2000mm de comprimento) Caraterísticas / especificações técnicas:

• Séries: Série CKA (os modelos incluem CKA6140, CKA6140i, CKA6150, CKA6150i, CKA6163A, CKA6180A).
• Diâmetro de rotação da cama: 400mm a 800mm dependendo do modelo.
• Comprimento máximo da peça: 750mm até 5000mm (dependente do modelo, comprimentos personalizados disponíveis).
• Potência do motor do fuso: 5.5 kW a 15 kW (servo ou motor de frequência variável, dependendo do modelo).
• Furo do fuso: φ40 - φ100, dependendo do modelo.
• Gamas de velocidade do fuso: de 7 rpm a 3500 rpm (dependendo do modelo, gamas manuais ou opções de inversor/servoacionado).
• Deslocamentos do eixo X/Z e avanço rápido: X até 320 mm; Z até valores entre 580/830 mm até 4750 mm (dependente do modelo).
• Precisão de posicionamento (X/Z): de 0,018 mm até 0,030 mm para os modelos maiores.
• Repetibilidade (X/Z): de 0,006 mm até 0,014 mm (dependente da especificação).
