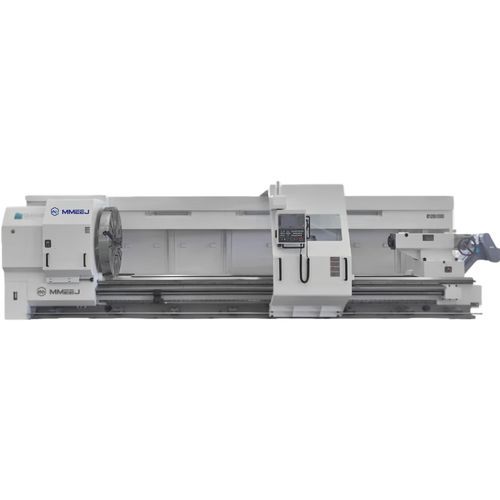

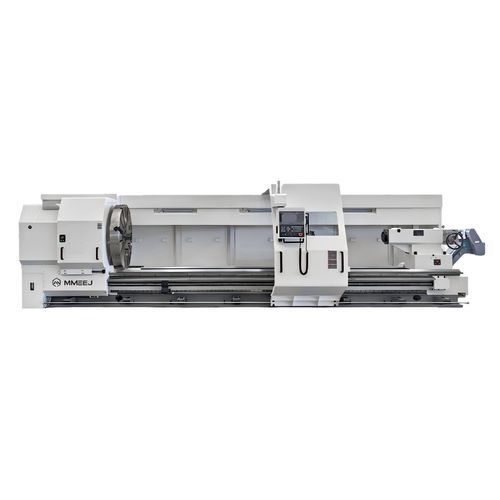

Torno CNC CKA-M series

horizontalde 2 eixoscom mesa plana

Visão geral do produto:
A série CKA-M é um torno CNC horizontal de cama plana controlado nos eixos Z e X. Realiza automaticamente operações de torneamento em eixos e discos grandes: superfícies cilíndricas internas/externas, superfícies cônicas, arcos, faces, ranhuramento, chanframento e vários tipos de roscas (métricas, imperiais, face, cônica). Equipado com sistemas CNC FANUC ou Siemens para ciclos de usinagem repetitivos, é adequado para produção em volume e usinagem de peças complexas e de alta precisão.

Faixa de usinagem:
Diâmetro de giro sobre a cama: Ø1000 / Ø1250 mm (modelos CKA61100M / CKA61125M). Comprimentos de peça disponíveis: 1500, 2000, 3000, 4000, 5000, 6000 mm. Os comprimentos máximos de corte dependem do comprimento selecionado.

Principais especificações técnicas (série CKA-M):

• Modelos: CKA61100M, CKA61125M
• Diâmetro máximo sobre a cama: Ø1000 / Ø1250 mm
• Diâmetro máximo sobre o carro transversal: Ø630 / Ø880 mm
• Diâmetro máximo de torneamento: Ø1000 / Ø1250 mm
• Altura do centro do fuso: 500 / 625 mm
• Motor principal (servo): 22/26 kW (FANUC)
• Tamanho do mandril: Ø1000 / Ø1250 mm
• Diâmetro do furo do fuso: Ø130 mm; cone frontal: Ø140 mm 1:20; nariz do fuso: A2-15
• Faixas de velocidade do fuso: 2–500 rpm (baixo 2–87, médio 5–201, alto 11–500)
• Castelo móvel: Ø200 mm, curso 300 mm, cone MT.No.6
• Deslocamentos X/Z: X 520 / 640 mm; Z: 1370, 1870, 2870, 3870, 4870, 5870 mm
• Avanço rápido X/Z: 6/8 m/min (especificações 1500–4000), 5 m/min (especificações 5000–6000)
• Porta-ferramenta (vertical 4 posições): 40×40 mm
• Precisão de posicionamento X/Z: 0.021/0.026 mm (1500/2000), 0.030 mm (3000–6000)
• Repetibilidade X/Z: 0.008/0.014 mm (1500/2000), 0.014 mm (≥2000 medida sobre 2000 mm)
• Dimensões e pesos da máquina variam conforme modelo e comprimento (ver opções técnicas)
