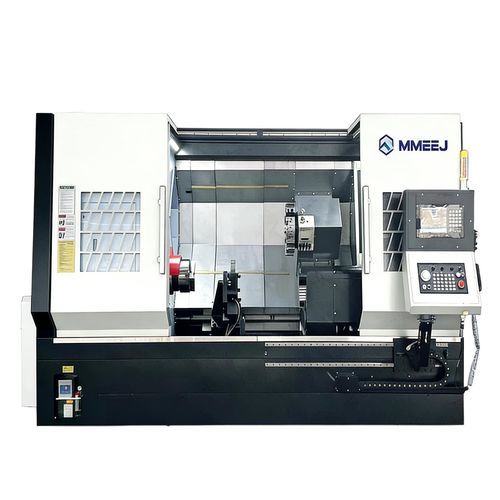

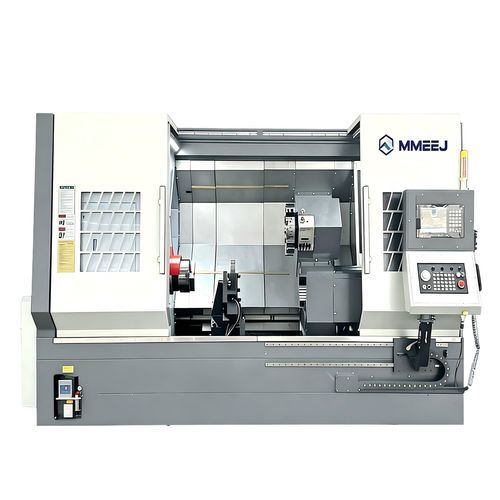

Torno CNC TCK series

horizontalde 3 eixoscom barramento inclinado

Visão geral do produto:
A série TCK é um centro de torneamento horizontal para trabalhos pesados, concebido para usinar grandes tubos e árvores. Suporta operações de 2 eixos até o eixo Y e permite usinagem completa de peças de grande diâmetro numa única montagem para aumentar a eficiência.

Faixa de usinagem:
Diâmetro máximo de torneamento: 900 mm; comprimento máximo de torneamento: 6060 mm. A cama inclinada melhora a estabilidade e a evacuação de cavacos.

Principais especificações:

• Passagem sobre a cama: φ780 / φ850 mm (dependendo do modelo)
• Passagem sobre o sarrafo: φ500 / φ630 mm (dependendo do modelo)
• Diâmetros de mandril: 12 / 15 / 18 / 21 / 24 pol
• Cursos: X 350 mm; Y ±75 mm; Z opções 1000 / 1500 / 2000 / 3000 / 4000 / 5000 mm
• Avanços rápidos: X 16 mm/min; Y 10 mm/min; Z 16 mm/min
• Eixo principal: motor 22 kW (opcional 30 kW); relação 1:3 (opção caixa 1:8)
• Diâmetros de furo passante / rolamentos: φ88 / φ105 / φ132 / φ181 / φ220 (dependendo do modelo)
• Torreta: 12 posições; porta‑ferramenta OD 32×32 mm; barra de mandrilar máx. 50 mm; indexação 0,5 s
• Ferramenta rotativa: BMT65 até 4000 rpm; motor 5,5 / 7,5 kW
• Platina móvel: curso até 5100 mm (dependendo do modelo); manga Ø150 / Ø160 mm; curso da manga 180 mm; cone MT5 / MT6

Aplicações típicas:

• Componentes para oleodutos/gasodutos e tubos de grande diâmetro
• Flanges e eixos de grande porte para maquinário de construção
• Componentes hidráulicos, peças aeroespaciais e navais

Configurações e opções:

• Diferentes comprimentos do eixo Z e configurações de platina móvel
• Opções de tamanhos de mandril e diâmetros de furo passante
• Opção de caixa de engrenagens de fuso e maior potência do motor
• Variantes de torreta e ferramentas rotativas (potência/velocidade)

Pedido e suporte:
Disponível para configuração personalizada conforme requisitos de usinagem. Indique fuso, mandril, comprimento Z e opções de controle para uma proposta sob medida.
