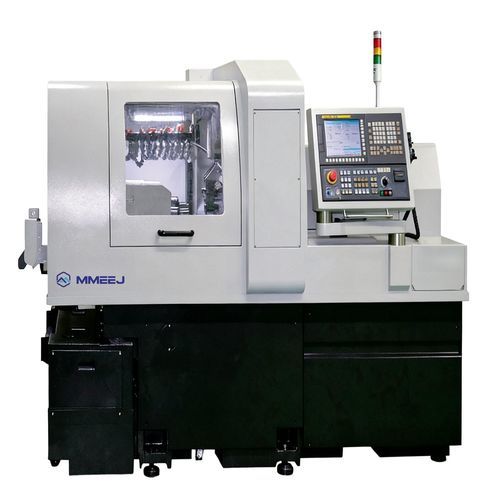

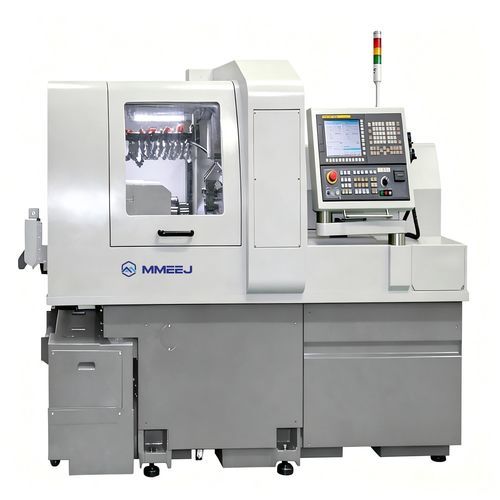

Torno tipo suíço CNC XDI series

multifusopara produção de peças pequenaspara peças longas

Visão geral do produto:
A série XDI é um torno-fresadora tipo Swiss que realiza múltiplas operações (torneamento, fresagem, furação, rosqueamento, indexação) em uma única fixação. O fuso aproxima-se da ferramenta de corte para minimizar a deformação de eixos longos e finos e melhorar a precisão dimensional, sendo adequado para produção em série de peças pequenas e complexas de precisão.

Aplicações:

• Eixos e componentes longos para automotivo, eletrônica e ferragens
• Componentes médicos e peças de forma irregular que exigem precisão
• Produção em grande volume de peças pequenas que exigem múltiplas operações de usinagem

Especificações principais:

• Modelos: XDI 26 e XDI 32 (série XDI)
• Sistema CNC: Fanuc-31iB
• Diâmetro máximo de usinagem: Ø26 mm (XDI 26) / Ø32 mm (XDI 32)
• Curso Z1: 350 mm (H) / 100 mm (N)
• Velocidade do fuso principal: 8.000 rpm (XDI 26) / 6.500 rpm (XDI 32)
• Motores fuso principal/secundário: 2,2/5,5 kW (conforme especificado)
• Capacidade de ferramentas de torneamento: □16 mm × 7 (4+3)
• Suportes de ferramentas frontais: ER16M × 4 (Front 4 / Rear 7)
• Furo transversal: ER16 × 7 (4+3), 6.000 rpm; motor 1,0 kW (XDI 26) / 2,2 kW (XDI 32)
• Eixo B transversal: ER16 × 4 (Front 4 / Rear 4), 6.000 rpm
• Ferramentas traseiras: ER16 × 9 (Fixo 3 + Motorizado 6) com configuração opcional (Motorizado 6 + Transversal 3 + Torneamento 2)
• Velocidade do fuso secundário: 8.000 rpm (XDI 26) / 6.500 rpm (XDI 32); motor do fuso secundário: 2,2/5,5 kW
• Tamanho da máquina (L×W×H): 2.910 × 1.710 × 2.010 mm; Peso: 6.300 kg
• Consumo de energia: 13,5 KVA (10,8 kW) ou 16,2 KVA (13 kW) dependendo da configuração
• Vazão de ar: 120–150 L/min

Opções e configurações:

• Fuso duplo ou fuso traseiro para usinagem simultânea dianteira/traseira e redução do tempo de ciclo
• Ferramentas motorizadas opcionais, ferramentas transversais e combinações para flexibilidade de ferramental
• Configurações de motor e fuso selecionáveis conforme requisitos de produção
