Centro de torneamento e fresamento CNC CTXY series

horizontalde 3 eixosde rolos

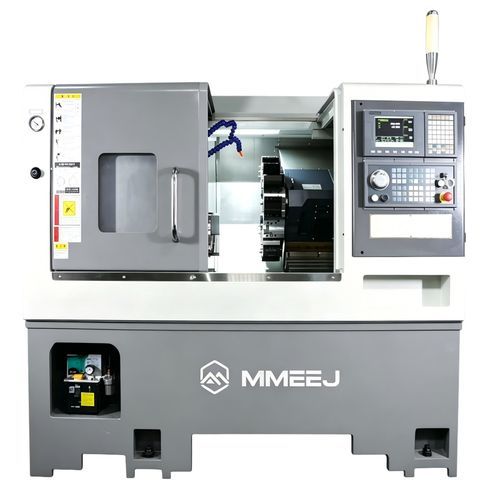

Descrição da máquina:

• 1. Cama de alta rigidez fundida integrada com grande amortecimento antivibração e pequena deformação.
• 2. O design da cama inclinada de 30 ° torna conveniente para o operador instalar e remover a peça de trabalho e fácil para a remoção de cavacos.
• 3. Torre de potência servo, troca rápida de ferramentas.
• 4. Proteção interna à prova de falhas, efetivamente separadamente a área de usinagem com melhor efeito à prova de óleo, água e poeira.
• 5. Cabeçote móvel programável com função de avanço rápido e lento.
• 6. Com função de torneamento e fresagem.
• 7. As imagens fornecidas pelo cliente podem ser combinadas com a máquina.
• 8. Imagens de peças trabalháveis estão disponíveis.

Dados técnicos (tabela): Item | Modelo | Unidade | CTXY46 | CTXY52 | CTXY72 Sistema de controlo | Sistema de controlo (standard) | / | SYNTEC 22TB | SYNTEC 22TB | SYNTEC 22TB | SYNTEC 22TB Sistema de controlo (opcional) | / | / | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D Capacidade - Max. Diâmetro de oscilação (Disco) | mm | 700 | 700 | 700 Diâmetro máx. de processamento (Disco) | mm | 350 | 350 | 350 Comprimento máximo de processamento | mm | 520 | 520 | 520 Curso do eixo X (Diâmetro) | mm | 200 | 200 | 200 Curso do eixo Z | mm | 550 | 550 | 550 Curso do eixo Y | mm | ±45(90) | ±45(90) | ±45(90) Curso do cabeçote móvel | mm | 500 | 500 | 500 Fuso - Cone do fuso | / | A2-5 | A2-6 | A2-8 Tamanho da bucha hidráulica | polegadas | 6 | 8 | 10 Diâmetro do furo do fuso | mm | 56 | 62 | 85 Diâmetro máximo de passagem da barra | mm | 45 | 51 | 71 Tipo de fuso | / | Fuso elétrico | Fuso mecânico | Fuso mecânico Potência do motor do fuso | KW | 11 | 11 | 11 | 11 Potência de acionamento do fuso | KW | 18,5 | 18,5 | 18,5 Velocidade máxima do fuso | rpm/min | 5000 | 3500 | 3000 Binário nominal do fuso S1 (contínuo) | NM | 37 | 73 | 70 Binário máximo do fuso S3 (em 30min) | NM | 84 | 100 | 95.5 Torre da cabeça motorizada - Porta-ferramentas/tamanho da diagonal | / | 12/370 | 12/370 | 12/370 Ajuste do tempo de troca da ferramenta | s | 2 | 2 | 2 Cabeçote móvel - Cone do cabeçote móvel | / | MT5 | MT5 | MT5 Eixo XY/Z - Diâmetro do parafuso XY/Z | / | 32/32/32 | 32/32/32 | 32/32/32 X/Z Largura da guia | / | 35/35/35 | 35/35/35 | 35/35/35 Tipo de guia | / | Rolo | Rolo | Rolo | Rolo Potência do motor do eixo X | KW | 1,8 | 1,8 | 1,8 Potência do motor do eixo Z | KW | 1,8 | 1,8 | 1,8 Potência do motor do eixo Y | KW | 1,8 | 1,8 | 1,8 Velocidade de deslocação rápida do eixo X | m/min | 25 | 25 | 25 Velocidade de deslocação rápida do eixo Y | m/min | 10 | 10 | 10 Velocidade de deslocação rápida do eixo Z | m/min | 25 | 25 | 25 Precisão - Precisão de posicionamento repetido do eixo X/Y/Z | mm | 0,006 | 0,006 | 0,006 | 0,006 Precisão da rotação do nariz do fuso | mm | 2 | 2 | 2 Ferramenta - Porta-ferramentas de furo interior | / | φ25/φ32 (4pcs) | φ25/Φ32 (4pcs) | φ25/φ32 (4pcs) 0.D. porta-ferramentas | / | Φ25 (3pcs) | Φ25 (3pcs) | Φ25 (3pcs) Porta-ferramentas axial | / | Φ25 (1 unid.) | Φ25 (1 unid.) | Φ25 (1 unid.) Ferramenta de cabeça móvel (Axial vivo: AL; Radial vivo: RL) | / | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL Potência do motor da cabeça ativa | kw | 2,9 | 2,9 | 2,9 Velocidade do motor da cabeça móvel | rpm/min | 4000 | 4000 | 4000 Diâmetro máximo de perfuração da cabeça móvel | mm | 16 | 16 | 16 Diâmetro máximo de rosca da cabeça móvel | mm | M12x1.75P | M12x1.75P | M12×1.75P | M12×1.75P Capacidade máxima do porta-ferramentas | qtd | 12 | 12 | 12 Caraterísticas / especificações técnicas:

• Série/Modèles: Série CTXY (CTXY46, CTXY52, CTXY72).
• Tipo: Torno de torneamento e fresagem (série de tamanho pequeno) - funções de torneamento e fresagem integradas.
• Cama: Cama de alta rigidez fundida integrada, design de cama inclinada a 30° para facilitar o carregamento/descarregamento e a remoção de aparas.
• Opções de controlo: Padrão SYNTEC 22TB; opcional FANUC Oi-TFPLUS ou SIEMENS 828D.
• Max. swing (disco): 700 mm; Diâmetro máx. de processamento (disco): 350 mm; Comprimento máximo de processamento: 520 mm.
• Viagens dos eixos: X (diâmetro) 200 mm; Z 550 mm; Y ±45(90).
• Fuso: cone A2-5 / A2-6 / A2-8 dependendo do modelo; motor do fuso 11 kW; acionamento do fuso 18,5 kW.
• Velocidade máxima do fuso: 5000 / 3500 / 3000 rpm (modelos respetivamente).
• Furo do fuso / barra máxima através de: 56/45 mm (CTXY46), 62/51 mm (CTXY52), 85/71 mm (CTXY72).
• Torre: torre servo assistida, 12 posições de ferramenta, diagonal do porta-ferramentas 12/370, tempo de troca de ferramenta ~2 s.
• Trailtock: programável, cone MT5, curso 500 mm.
• Guias: guias de rolos; parafuso XY/Z 32 mm; largura da guia 35 mm.
• Velocidades de deslocamento rápidas: X/Z 25 m/min; Y 10 m/min.
• Precisão de posicionamento: repetibilidade X/Y/Z 0,006 mm; excentricidade da ponta do fuso 2 mm.
• Ferramentas activas: 2×ER32 AL/RL, motor de cabeça ativa 2,9 kW a 4000 rpm, broca máx. Ø16 mm, macho máx. M12x1,75P.
• Capacidade máxima do porta-ferramentas: 12.
