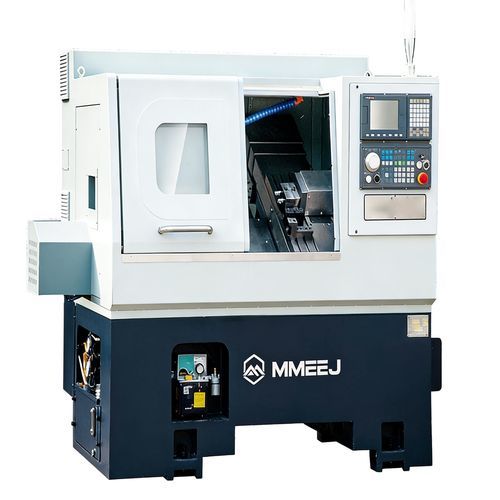

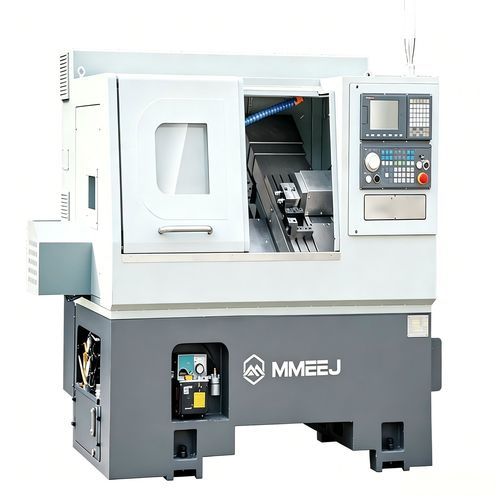

Centro de torneamento e fresamento CNC HX series

horizontalde 2 eixosXZ

Descrição da máquina:
Cama integrada em fundição de alta rigidez com grande amortecimento anti‑vibração e baixa deformação.
Cama inclinada a 30° para facilitar a carga/descarga da peça e a remoção de cavacos.
Movimentos rápidos para alta produtividade.
Torreta em T tipo gang reduz o tempo de troca de ferramentas e suporta diferentes ferramentas compostas; ferramenta de corte lateral motorizada opcional.

Parâmetros técnicos (resumo):

• Modelos: HX36, HX46, HX52
• Comando (padrão / opcional): SYNTEC 22TA / (FANUC Oi-TF PLUS, SIEMENS 828D)
• Diâmetro máximo de giro: 400 mm; Diâmetro máximo de torneamento: 380 mm; Comprimento máximo de torneamento: 350 mm
• Deslocamentos X / Z: 800 mm / 250 mm; Avanço rápido X / Z: 25 m/min
• Taper do fuso: A2-4 (HX36), A2-5 (HX46), A2-6 (HX52)
• Mordente hidráulico: 5 polegadas; Afastamento do fuso / passagem de barra: HX36 43 / 35 mm; HX46 56 / 45 mm; HX52 62 / 51 mm
• Tipo & potência do fuso: HX36 mecânico 5,5 kW; HX46 elétrico 11 kW; HX52 elétrico 11 kW
• Velocidade máxima do fuso: HX36 4000 rpm; HX46 5000 rpm; HX52 3500 rpm
• Precisão de posicionamento X/Z: 0,01 mm; Repetibilidade: 0,006 mm; Runout do nariz do fuso: 0,003 mm

Características / especificações:

• Designação comercial: Turn & Mill Lathe (Torno‑fresadora com ferramenta em gang)
• Marca: MMEEJ
• Modelos disponíveis: HX36, HX46, HX52
• Guias / fuso de avanço: Parafuso de esferas; Diâmetro do parafuso X/Z 32/32 mm; Largura das guias 35/35 mm
• Torque do fuso: HX36 26,3 Nm; HX46 37 Nm; HX52 90 Nm
• Potência de acionamento do fuso: HX36 11; HX46 18,5; HX52 18,5 (valores fornecidos)
• Motores eixos X/Z: 1,3 kW cada
• Aplicações: torneamento e fresamento de precisão de peças pequenas e médias em produção industrial
