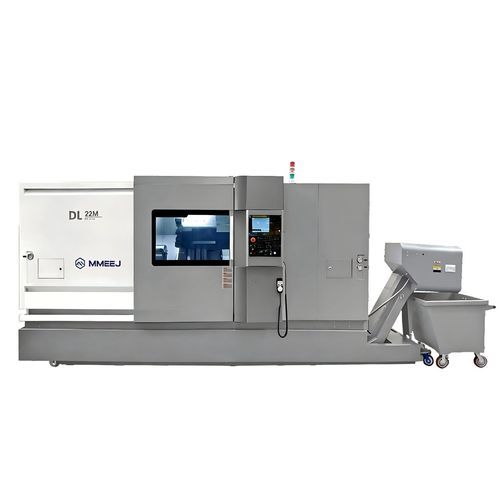

Torno CNC DL-M series

horizontalde barramento inclinadoA2-8

Apresentação do produto:
A série DL-M é um torno CNC de bancada inclinada desenvolvido com tecnologia internacional avançada. O leito principal é fundido integralmente com guias inclinadas a 45° para maior rigidez. O sistema de controle utiliza FANUC 0i-TFPLUS (ou equivalente) e acionamentos servo AC para os eixos, assegurando operação intuitiva e desempenho fiável. Permite torneamento, furação e fresamento de peças em forma de eixo e disco. Aplicações típicas: peças automotivas, moldes, rolamentos e máquinas de mineração. Diversas operações (torneamento, mandrilamento, furação, alargamento) podem ser concluídas em uma única fixação.

Características:

• Guias do leito inclinadas a 45° para maior rigidez
• Torreta de 12 posições, opções: 12T hidráulica ou 12T com ferramentas acionadas
• Guias deslizantes de alta capacidade e rigidez
• Projeto modular com várias opções de configuração
• Sistema de controle: FANUC 0i-TFPLUS (ou equivalente)
• Acionamentos servo AC para controlo preciso dos eixos

Faixa de usinagem:
Diâmetro máximo sobre o leito: φ520 – φ900; Comprimento máximo de torneamento: 1000 mm – 3000 mm conforme o modelo.

Série DL - Tabela técnica (valores por modelo):
Modelo produto | Unidade | DL-25M | DL-25MH | DL-32M | DL-32MH | DL-40M | DL-40MH
Diâmetro máx. sobre leito | mm | φ520 | (—) | φ680 | (—) | φ900 | (—)
Diâmetro máx. de torneamento (Eixo/Disco) | mm | φ310/φ520 | φ310/φ500 | φ440/φ630 | φ440/φ590 | φ660/φ800 | φ660/φ760
Comprimento máx. de torneamento | mm | 1000/1500 | 1000/1500 | 1000/1500/2000/3000 | 950/1450/1950/2950 | 1000/1500/2000/3000 | 950/1450/1950/2950
Tamanho do mandril | inch | 10 | 10 | 15 | 15 | 15 | 15
Tipo de nariz do fuso | ( — ) | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | A2-11
Faixa de rotação do fuso | rpm | 3500 | 3500 | 2000 | 2000 | 1500 | 1500
Diâmetro do furo do fuso | mm | φ87 | φ87 | φ100 | φ100 | φ132 | φ132
Capacidade máx. de barra (com mandril hidráulico passante) | mm | φ74 | φ74 | φ80 | φ80 | φ80 | φ80
Potência do motor do fuso | kW | 15/18.5 | 18.5/22 | 22/30 | 22/30 | 22/30 | 22/30
Curso máx. do eixo X | mm | 260 | 260 | 375 | 375 | 435 | 435
Curso máx. do eixo Z | mm | 1040/1600 | 1040/1600 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020
Avanço rápido eixos X/Z | m/min | 12/12 | 12/12 | 12/16 | 12/16 | 12/16 | 12/16
Tipo de torreta e nº de ferramentas | ( — ) | 12T Hidráulica | 12T torreta com ferramentas acionadas | 12T Hidráulica | 12T torreta com ferramentas acionadas | 12T Hidráulica | 12T torreta com ferramentas acionadas
Tamanho do porta-ferramenta | mm | 25×25 | 25×25 | 32×25 | 32×25 | 32×25 | 32×25
Tempo de indexação (adjacente/distante) | s | 0.8/2.5 | 0.8/2.5 | 0.94/1.33 | 0.94/1.33 | 1.2/4.0 | 1.2/4.0
Diâmetro do cone do contraponto | mm | φ100 | φ100 | φ160 | φ160 | φ160 | φ160
Curso do contraponto | mm | 139 | 139 | 180 | 180 | 180 | 180

Especificações técnicas:

• Série: DL-M (DL-25M, DL-25MH, DL-32M, DL-32MH, DL-40M, DL-40MH)
• Leito: fundição integral com guias inclinadas 45° para alta rigidez
• Sistema de controlo: FANUC 0i-TFPLUS ou equivalente
• Acionamentos: servomotores AC para controlo fiável dos eixos
• Torreta: 12 posições (variantes hidráulicas ou com ferramentas acionadas)
• Diâmetro máx. sobre o leito: 520 / 680 / 900 mm conforme o modelo
• Diâmetro máx. de torneamento (eixo/disco): até φ760–φ800 conforme o modelo
• Opções de comprimento: 1000, 1500, 2000, 3000 mm (modelo dependente)
• Mandris: 10" (DL-25), 15" (DL-32 / DL-40)
• Nariz do fuso: A2-8 (DL-25), A2-11 (DL-32 / DL-40)
• Rotações do fuso: até 3500 / 2000 / 1500 rpm conforme o modelo
• Diâmetro do furo do fuso: φ87 / φ100 / φ132 conforme o modelo
• Máx. capacidade de barra: até φ80 mm (mandril hidráulico passante)
• Potência do fuso: 15–30 kW conforme a configuração
• Curso eixo X: 260–435 mm conforme o modelo
• Curso eixo Z: configurações 1020 / 1520 / 2020 / 3020 / 1040 / 1600 mm
• Avanço rápido: 12 m/min (X) e 12–16 m/min (Z)
• Tamanhos de porta-ferramenta: 25×25 mm (DL-25), 32×25 mm (DL-32 / DL-40)
• Contraponto: φ100 / 139 mm (DL-25), φ160 / 180 mm (DL-32 / DL-40)
• Aplicações típicas: peças automotivas, moldes, rolamentos, máquinas de mineração — adequado para peças de eixo e disco que exigem múltiplas operações em uma única fixação
