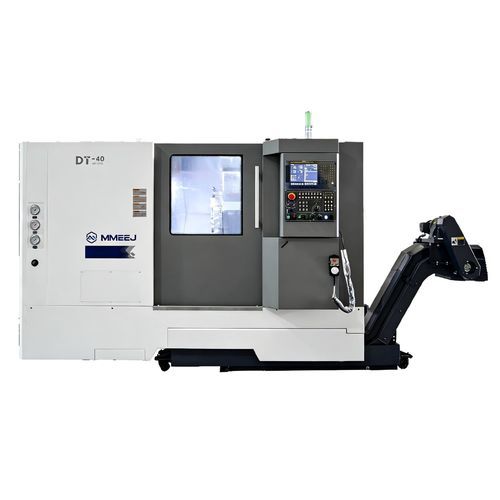

Torno CNC DT series
horizontalde barramento inclinadoA2-6

Torno CNC - DT series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de barramento inclinado / A2-6
Torno CNC - DT series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de barramento inclinado / A2-6
Torno CNC - DT series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de barramento inclinado / A2-6 - imagem - 2
Torno CNC - DT series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de barramento inclinado / A2-6 - imagem - 3
Torno CNC - DT series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / de barramento inclinado / A2-6 - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Estrutura
de barramento inclinado
Nariz do eixo-árvore
A2-8, A2-6, A2-5
Número de ferramentas
12 ferramentas
Sistema de transmissão
com servoacionamento
Aplicações
para usinagem de eixos, para usinagem de barras
Performance
de alta rigidez
Função combinada
de fresagem, de mandrilar, furação
Diâmetro

480 mm, 580 mm, 680 mm
(18,9 in, 22,83 in, 26,77 in)

Velocidade de rotação

3.500 rpm, 4.500 rpm, 5.000 rpm
(21.991,149 rad.min-1, 28.274,334 rad.min-1, 31.415,927 rad.min-1)

Comprimento máx. peças

MÍN: 300 mm
(12 in)

MÁX: 1.025 mm
(40 in)

Diâmetro máx. corte

MÍN: 280 mm
(11 in)

MÁX: 500 mm
(20 in)

Diâmetro máx. barras

45 mm, 51 mm, 73 mm
(2 in, 2 in, 3 in)

Curso X

155 mm, 215 mm, 225 mm, 265 mm
(6 in, 8 in, 9 in, 10 in)

Curso Z

MÍN: 300 mm
(12 in)

MÁX: 1.405 mm
(55 in)

Avanço rápido no eixo X

30 m/min

Avanço rápido no eixo Z

30 m/min

Potência nominal

7,5 kW, 11 kW, 15 kW, 18,5 kW
(10,2 hp, 15 hp, 20,4 hp, 25,2 hp)

Descrição

Apresentação do produto:
A série DT de tornos CNC de bancada inclinada é um centro de usinagem com bancada fundida monobloco e guias inclinadas a 45° para elevada rigidez. Equipado com comando FANUC 0i-TFPLUS (ou equivalente) e servomotores AC, permite usinagens multi-processo numa única fixação para eixos e discos.

Faixa de usinagem:
  • Diâmetro de passagem sobre bancada: Ø480 mm — Ø680 mm (dependendo do modelo)
  • Diâmetro máximo de torneamento (eixo/disco): até Ø500 mm conforme modelo
  • Comprimento máximo de torneamento: 300 mm — 1100 mm conforme variante
  • Rotação do fuso: até 5.000 rpm em modelos selecionados


Características técnicas:
  • Série: DT (DT-30, DT-30H, DT-40, DT-40H, DT-40HY, DT-40Plus, DT-50, DT-50H)
  • Bancada: bancada inclinada fundida monobloco, guias a 45°
  • Comando & acionamento: FANUC 0i-TFPLUS (ou equivalente), acionamento servo AC
  • Fuso: opções de nariz A2-5 / A2-6 / A2-8; passagem até Ø87 mm em alguns modelos
  • Mandril: tamanhos 6"–10" conforme modelo; mandril hidráulico passante disponível
  • Potência do motor do fuso: tipicamente 7,5–18,5 kW conforme variante
  • Ferramentas: torre de 12 posições hidráulica ou servo; ferramentas motorizadas disponíveis em modelos específicos
  • Percursos & avanços: deslocamentos rápidos X/Z tipicamente 30/30 m/min; percursos X e Z variam por modelo
  • Curso do cabeçote móvel: 140–300 mm conforme modelo


Operações & capacidades:
  • Operações combinadas: torneamento, furação, mandrilamento, escareamento e fresamento numa única fixação
  • Adequado para eixos, discos e barras (capacidade de barra até Ø73 mm com mandril passante)
  • Configurações de alta produtividade com ferramentas motorizadas e versões duplex/curso Z estendido disponíveis


Aplicações & setores:
  • Fabricação de componentes automotivos
  • Produção de moldes e caldeiraria de ferramentas
  • Fabricação de rolamentos e peças rotativas
  • Peças para máquinas de mineração e equipamentos pesados


Opções & observações:
  • Opções de comando: FANUC ou sistemas internacionais equivalentes
  • Variantes de fuso: fusos elétricos e opções de maior capacidade de passagem
  • Opções de tooling: ferramentas motorizadas, interface VDI, variantes duplex/extensão Z para peças longas
  • Forneça desenho da peça e requisitos de produção para confirmar o modelo e a configuração ideais
