Hub de sensores LoRaWAN UC50 series

NB-IoTcom interface RS-485ModBUS RTU

Visão geral
A série UC50x é um controlador multi‑interface para implantação em campo, projetado para conectar e gerir sensores ambientais e industriais em condições externas severas. Suporta GPIO, entradas analógicas, RS232/RS485, SDI‑12 e oferece proteção IP68, múltiplas opções de alimentação (bateria, solar, DC) e configuração rápida por NFC. O dispositivo fornece armazenamento local, retransmissão e integração com plataformas cloud para garantir aquisição de dados confiável e rastreabilidade.

Principais características

• Interfaces industriais variadas: GPIO, AI (entrada analógica), RS232/RS485, SDI‑12
• Suporte SDI‑12 para instrumentos ambientais (meteorologia, hidrologia, agricultura)
• Versões com antena interna e antena externa opcional (antena externa disponível para variantes LoRaWAN®)
• Invólucro IP68 e conector M12 para resistência à água, corrosão e vibração
• Alimentação flexível: baterias recarregáveis ou substituíveis, solar integrado opcional e entrada DC
• Relatórios por limiar e por alteração, alertas e relatórios cumulativos para economia de energia (versões celulares)
• Configuração via NFC (app ToolBox) e consola USB Type‑C
• Retransmissão de dados e armazenamento local para confiabilidade e rastreabilidade

Interfaces & E/S

• GPIO: 2 × GPIO, configuráveis por software como entrada/saída digital ou contador de pulsos (frequência recomendada ≤ 4000 Hz)
• Entradas analógicas: 2 × AI 12‑bit, selecionáveis 4–20 mA ou 0–10 V; conversão integrada para valores de engenharia
• Serial: 1 × RS232 ou RS485 (comutável por software), baud 1200–115200, modos transparente e Modbus RTU (RS485)
• SDI‑12: 1 × SDI‑12 (v1.4), modo transparente para sensores ambientais
• Trilhos de alimentação: 2 × 3.3 V e 2 × comutáveis 5/9/12 V (tempo de ativação configurável)

Opções wireless e de rede

• Versão LoRaWAN®: suporta várias bandas regionais (CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923), OTAA/ABP, UC501: Classes A/C, UC502: Classe A
• Versões celulares (NB‑IoT / Cat M): opções multibanda com suporte TCP/UDP/MQTT e relatório cumulativo para eficiência energética

Robustez e instalação

• Grau de proteção: IP68 (testado 1 m de profundidade durante 7 dias)
• Conector: M12 A‑coded macho para cabeamento de campo
• Instalação: montagem em parede ou mastro; antena interna ou externa opcional (conector SMA na versão EA)

Alimentação e armazenamento

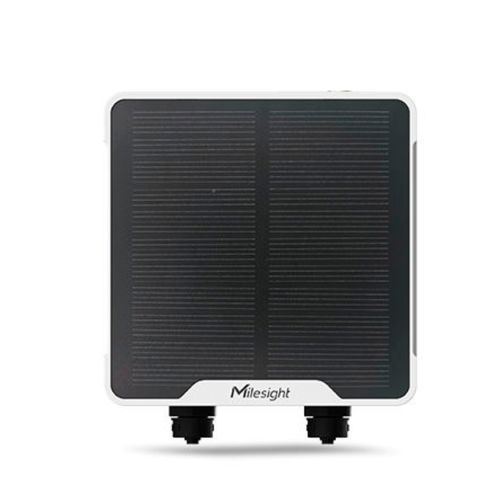

• Exemplo UC501: 2 × ICR18650 2550 mAh recarregáveis; solar integrado opcional (6 V, 1,7 W); DC 5–24 V via M12
• Exemplo UC502: 3 × ER26500 9000 mAh substituíveis; DC 5–24 V via M12
• Armazenamento de dados: LoRaWAN® ~600 registros; LTE/celular até ~10.000 registros; os dados locais são mantidos para rastreabilidade

Confiabilidade e cloud

• Suporte a retransmissão e relatórios cumulativos para melhorar a entrega e reduzir custos de transmissão
• Integração com plataformas cloud para visualização, alertas, relatórios agendados e gestão remota

Configuração e operação

• Métodos de configuração: NFC (app ToolBox), consola USB Type‑C e downlink LoRaWAN®
• Fluxo NFC: instalar ToolBox → ativar NFC e aproximar o telefone → verificar credenciais → aplicar configuração

Aplicações típicas

• Leitura de contadores (contagem de pulsos para gás/água/eletricidade) via GPIO
• Monitoramento ambiental e aquisição via SDI‑12 e entradas analógicas
• Conversão Modbus para LoRaWAN® para integração de dispositivos seriais
• Medição de nível de água, estações meteorológicas, sensores agrícolas, gestão HVAC/energia e outros deployments IoT industriais

Especificações técnicas

• Modelo / Série: UC50x (variantes UC501, UC502)
• Wireless (LoRaWAN®): bandas suportadas CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923; exemplo Tx 16 dBm @868 MHz; sensibilidade ≈ −137 dBm @300 bps; OTAA/ABP
• Celular: Cat M1 / NB2 multibanda; protocolos TCP/UDP/MQTT/AWS; relatório cumulativo
• Interfaces: 2 × M12 A‑coded; 2 × GPIO; 1 × RS232/RS485; 2 × AI (12 bits); 1 × SDI‑12 (v1.4)
• Saídas de alimentação: 2 × 3.3 V; 2 × 5/9/12 V comutáveis
• Alimentação: UC501 — 2 × 2550 mAh ICR18650 + solar opcional; UC502 — 3 × 9000 mAh ER26500; DC 5–24 V
• Armazenamento: LoRaWAN® ~600 registros; celular ~600–10.000 registros
• Retransmissão: suportada
• Temperatura de operação: UC501 −20 °C a 60 °C; UC502 −30 °C a 70 °C
• Grau de proteção: IP68
• Dimensões: 116 × 116 × 45.5 mm (excluindo conectores)
• Instalação: parede ou mastro; USB Type‑C para console; LEDs e botão interno
• Funções avançadas: alarmes por limiar/variação, multicast (UC501), relatório cumulativo, configuração NFC
• Aprovações: CE, FCC, ISED (exemplos); Ambiental: RoHS
