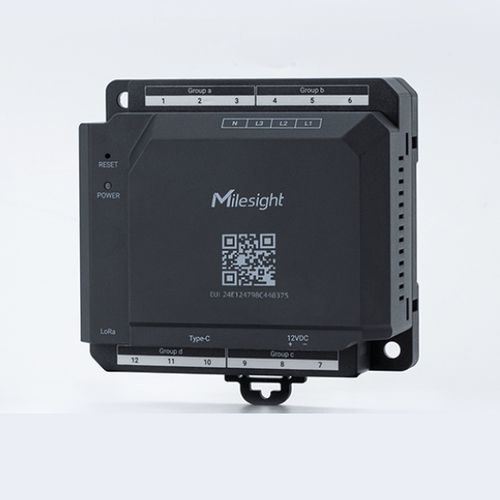

Medidor de potência contador de energia CTH01

com analisador de qualidade de potências e de harmônicosde potência aparentede potência ativa

Visão geral
O CTH01 é um hub de monitorização de energia LoRaWAN® de 12 canais projetado para monitorização multi-circuito, com medição de tensão não invasiva e análises de nível industrial para ajudar instalações comerciais e industriais a reduzir custos e otimizar a eficiência.

Capacidades principais

• Hub de 12 canais: monitoriza até 4 circuitos trifásicos ou 12 circuitos monofásicos num único dispositivo compacto.
• Medição de tensão não invasiva: sondas magnéticas snap-on para medição de tensão (sem necessidade de ligações em bornes ou desencapar fios).
• Entradas de corrente flexíveis: suporta transformadores de corrente de núcleo dividido (CTs) e bobinas Rogowski; suporte híbrido CT & Rogowski num único hub.
• Amostragem de alta velocidade e análises avançadas: frequência de amostragem até 6–8 kHz para captar harmónicos, desequilíbrios de tensão e anomalias no fator de potência para diagnósticos profissionais.
• Portas RJ11 destacáveis para CTs para instalação plug-and-play rápida.
• Configuração sem fios por Bluetooth através da app Toolbox para configuração e comissionamento a distância sem acesso ao painel.
• Calibração remota de direção para corrigir erros de polaridade dos CTs por software e evitar deslocações ao local dispendiosas.
• Indicador LED de estado/alarme para feedback visual instantâneo.
• Pequena pegada e múltiplas opções de montagem: montagem em rail DIN-35 e montagem magnética opcional para armários elétricos com espaço reduzido.

Implementação e compatibilidade

• Instalação não invasiva sem interrupção: encaixe as sondas de tensão nos parafusos dos disjuntores e prenda os CTs de núcleo dividido à volta dos condutores sem cortar cabos ou interromper a alimentação.
• Suporta configurações de circuitos mistas: trifásico (L1–L3 com ou sem neutro), monofásico (L com neutro) ou configurações mistas no mesmo hub.
• Intervalos de corrente: padrão até 1000 A por canal; personalizável até 4000 A (suporta conectividade CT / Rogowski baseada em RJ11).
• Portas RJ11 plug-and-play e porta USB Type-C para ligação de sensor de temperatura por cabo.

Conectividade e gestão

• Transmissão sem fios LoRaWAN® suportando múltiplas bandas regionais (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4).
• Antena: 1 × conector externo SMB fêmea.
• Desempenho RF: potência Tx até 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz); sensibilidade até -137 dBm; suporte OTAA e ABP, operação em Classe C.
• Onboarding do dispositivo e gestão remota via plataforma Milesight IoT e app Bluetooth Toolbox; suporta armazenamento de dados e alarmes a bordo.

Analítica industrial & armazenamento

• Medições: tensão e corrente RMS, fator de potência, potência ativa/reativa/aparente, energia ativa/reativa/aparente importada/exportada, desequilíbrio de tensão trifásico, THDv e THDi.
• Diagnósticos de alta velocidade: deteção de harmónicos, deteção de desequilíbrio de tensão, anomalias do fator de potência para manutenção preditiva.
• Armazenamento e alarmes no dispositivo: armazenamento local de dados (ex.: milhares de entradas e centenas/milhares de alarmes), alarmes de limite/fora de intervalo/falha de energia e até 12 meses de estatísticas energéticas agregadas (dependente da plataforma).

Casos de uso

• Monitorização e poupança de energia para grandes instalações comerciais (identificar cargas ociosas e desperdício de energia "escura").
• Alocação de custos comerciais e submedição por inquilino/área para escritórios, retalho e espaços de coworking.
• Manutenção preditiva industrial capturando assinaturas precoces de stress nos equipamentos (harmónicos, desequilíbrio).
• Monitorização de energia solar e microrredes: acompanhar energia importada vs exportada para otimizar autoconsumo.

Especificações

• Modelo: CTH01
• Canais: 12 canais de corrente (suporta 4 circuitos trifásicos ou 12 circuitos monofásicos)
• Parâmetros de deteção: tensão e corrente RMS; fator de potência; potência ativa/reativa/aparente; energia ativa/reativa/aparente (importação/exportação); desequilíbrio de tensão trifásico; THDv e THDi
• Frequência de amostragem: 6–8 kHz
• Frequência de trabalho: 50–60 Hz
• Precisão: Energia ativa ±1% (IEC 62053-21); Energia reativa ±2% (IEC 62053-23)
• Gama de medição de tensão: 100–500 V AC; precisão de medição ±1%
• Tensão máxima: N–L 290 Vrms; L–L 500 Vrms
• Configuração do circuito de tensão: trifásico (L1–L3 com/sem neutro), monofásico (L com neutro), misto
• Gama de corrente: até 1000 A (personalizável até 4000 A)
• Interface de corrente: RJ11 (plug-and-play)
• Portos: 12 × canais de corrente
• USB: 1 × USB Type‑C para conexão de sensor de temperatura por cabo
• Indicador LED: 1 × indicador de estado/alarme
• Botão: 1 × botão de reset
• Alimentação: 12 V DC (±10%)
• Consumo intrínseco: máx. 5,8 W
• Tensão de isolamento: 4 kV AC (r.m.s) (1 mA / 1 min)
• Grau de poluição: 2; categoria de sobretensão: II
• Altitude máxima: 2000 m
• Temperatura de funcionamento: -20 °C a 70 °C (-4 °F a 158 °F)
• Humidade relativa: ≤95% (sem condensação)
• Proteção ambiental: IP30
• Enclosure: ABS+PC (UL94 V0), Starlight Grey
• Dimensões: 49.3 × 98 × 90 mm (1.94 × 3.86 × 3.54 in)
• Peso: 163 g
• Instalação: montagem em trilho DIN-35, montagem magnética (opcional)
• Protocolo wireless: LoRaWAN®
• Conector de antena: 1 × 50 Ω SMB (fêmea) conector externo
• Bandas RF suportadas: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Potência Tx (típica): 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilidade: -137 dBm
• Modo: OTAA / ABP (Classe C)
• Dados & funcionalidades no dispositivo: armazenamento local de dados (dezenas de milhares de entradas), registo de alarmes (milhares), 12 meses de estatísticas energéticas (dependente da plataforma), alarmes de limite/fora de intervalo/falha de energia
• Normas & aprovações: ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC; Ambiental: RoHS
