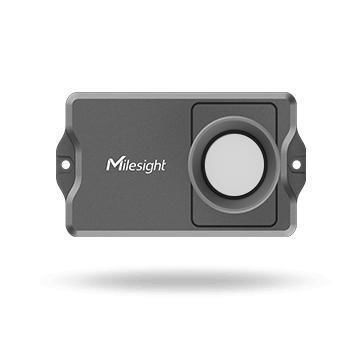

Sensor de distância ultrassônico EM400-UDL

NB-IoTLoRaWANsem fio

Visão geral

O EM400-UDL é um sensor ultrassônico de distância e nível (série EM400) para aplicações profissionais. Fornece medição sem contato com resolução em milímetros e está disponível em variantes LoRaWAN® e NB‑IoT/Cat M, além das famílias Standard e Pro com sondas selecionáveis conforme alcance e precisão.

Pontos principais

• Disponível em versões LoRaWAN®, NB‑IoT e Cat M para diferentes cenários de implantação
• Variantes Standard e Pro com múltiplas opções de sonda para diferentes faixas e precisões
• Medição ultrassônica sem contato para medições de líquidos/nível/distância sem contaminação
• Sensor de temperatura integrado (NTC) e acelerômetro 3‑eixos para monitoramento de inclinação/posição
• Invólucro IP67 e PCBA com revestimento conformal para ambientes adversos
• Longa autonomia com baterias substituíveis pelo usuário

Versões sem fio / Conectividade

• Versão LoRaWAN®: suporte multi‑região (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923). OTAA / ABP Classe A; baixo consumo e longo alcance.
• Versão NB‑IoT / Cat M: suporta bandas Cat M1 e Cat NB2; modos de aplicação: TCP / UDP / MQTT / AWS. GNSS disponível em versões celulares para reportar posição (longitude/latitude).

Medição de distância sem contato

O EM400-UDL utiliza uma sonda ultrassônica para medição sem contato, evitando que a sonda seja afetada ou contaminada pelo meio medido. As famílias Standard e Pro fornecem resolução de 1 mm e precisão ajustada pela sonda escolhida.

Múltiplas versões e sondas

Disponível em variantes Standard e Pro com opções de sondas (exemplos: C050 / C100 para Standard; W050 / W100 para Pro) para cobrir faixas curtas a estendidas conforme necessidade da aplicação.

Monitoramento de temperatura e inclinação

• Monitoramento de inclinação: acelerômetro 3‑eixos integrado reporta a orientação do dispositivo e pode gerar alertas quando o ângulo de instalação muda.
• Monitoramento de temperatura: termistor NTC interno para medição de temperatura ambiente/dispositivo e alertas em mudanças significativas.

Durabilidade e proteção ambiental

Invólucro com classificação IP67 (ABS + PC UL94 V0) e revestimento conformal na PCBA proporcionam resistência a poeira/água e melhor tolerância à umidade e contaminantes, adequados para implantações externas e industriais.

Aplicações

• Monitoramento de nível em tanques
• Medida de expansão em caldeiras e medições industriais de distância
• Monitoramento de enchentes e níveis de água
• Monitoramento remoto de líquidos em sistemas industriais e municipais

Gestão e configuração do dispositivo

• Configuração via NFC e app móvel ToolBox para comissionamento e ajuste de parâmetros sem abrir o invólucro.
• Compatível com plataformas em nuvem (Milesight IoT Cloud) para visualização, gatilhos, agendamento e alertas.

Bateria e manutenção

• Alimentado por 2 × baterias substituíveis ER26500 Li‑SOCL2 (2 × 9000 mAh).
• Projetado para longa vida de campo: versão LoRaWAN® > 10 anos em condições de teste especificadas; NB‑IoT/Cat M: TCP/UDP ≈ 10 anos, MQTT/AWS ≈ 5 anos (padrões de reporte exemplares).

Especificações técnicas

• Marca: Milesight
• Modelo: EM400-UDL (Standard / Pro; sondas exemplo: C050, C100, W050, W100)
• Medição: ultrassônica, distância/nível sem contato
• Faixas (exemplos): C050 25–500 cm; C100 25–1000 cm; W050 30–500 cm; W100 50–1000 cm
• Precisão: Standard exemplo ±(1 + 0.3% * S) cm (S = distância) −15 °C a 60 °C; Pro exemplo ±1% FS −30 °C a 65 °C
• Resolução: 1 mm
• Sensor de temperatura: −40 °C a 125 °C; resolução 0.1 °C (NTC)
• Inclinação/posição: acelerômetro 3‑eixos (Normal / Inclinado)
• GNSS: longitude/latitude (apenas versões NB‑IoT / Cat M)
• LED: 1 interno; Botão: 1 interno ligar/reset
• Alimentação: 2 × 9000 mAh ER26500
• Vida útil da bateria (orientativa): LoRaWAN® > 10 anos (intervalo 10 min, 25 °C); NB‑IoT/Cat M: TCP/UDP ≈ 10 anos, MQTT/AWS ≈ 5 anos (exemplos)
• Temperatura de operação: −30 °C a 70 °C
• Umidade: ≤ 95% (sem condensação)
• Proteção: IP67
• Dimensões: 118 × 65 × 80 mm
• Invólucro: ABS + PC (UL94 V0)
• Cor: Standard — preto cinza (C050/C100); Pro — cinza (W050/W100)
• Peso: C050 & C100: 252.7 g (com baterias); W050 & W100: 246.6 g (com baterias)
• Instalação: fixação por parafuso em superfícies planas
• Certificações: CE, FCC; Ambiental: RoHS
• Software/funções: configuração NFC, reporte cumulativo (NB), calibração, alarmes por limiar, função de inclinação e comutador por distância
