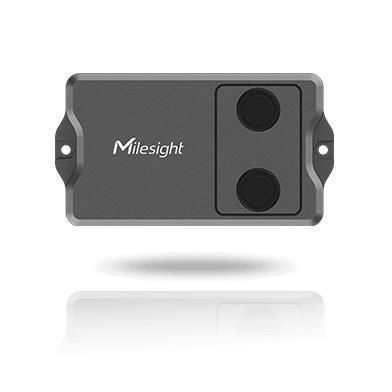

Sensor de distância ultrassônico EM400-MUD

NB-IoTLoRaWAN4G

Visão geral
O EM400‑MUD é um sensor versátil de distância e nível da série EM400, projetado para aplicações como estacionamento inteligente, gestão inteligente de resíduos e monitoramento geral de distância/nível. Oferece três modos de operação pré‑definidos, bateria substituível de longa duração, proteção ambiental robusta e opções de conectividade LoRaWAN®, NB‑IoT e Cat M1 (posicionamento GNSS disponível nas variantes NB‑IoT/Cat M).

Principais características

• Três modos pré‑definidos para implementação rápida: Modo Padrão, Modo Estacionamento (apenas versão LoRaWAN®) e Modo Contentor.
• Detecção de distância por ultrassom com ângulo de feixe de 60° e pontos cegos reduzidos para medições precisas de distância/nível.
• Detecção 3‑em‑1: sensor ultrassônico, acelerómetro de 3 eixos integrado e termistor NTC integrado (estado da tampa e deteção de combustão).
• Solução de bateria substituível com autonomia de vários anos (até 10 anos em modos de reporte típicos).
• Invólucro robusto IP67 e revestimento conformal na placa para proteção contra humidade e poeira em ambientes exteriores/aspersos.
• Configuração local via NFC e ligar/desligar por app móvel para comissionamento rápido.
• Versões de conectividade disponíveis: LoRaWAN®, NB‑IoT e Cat M1 (posicionamento GNSS disponível nas versões NB‑IoT/Cat M).

Aplicações

• Estacionamento inteligente: deteção de veículos e reporte de ocupação de vagas (Modo Estacionamento na versão LoRaWAN®).
• Gestão inteligente de resíduos / contentores: medição de nível de enchimento, estado da tampa e deteção de combustão para contentores municipais e comerciais.
• Medição geral de distância/nível: nível de líquidos, monitorização de tanques e outros cenários de monitorização de distância.

Recursos operacionais e de gestão

• Modos pré‑definidos com intervalos de recolha e reporte configuráveis para otimizar o consumo de energia conforme o caso de uso.
• Relatório cumulativo (versões NB/celular) para agregar múltiplos pacotes de dados num único relatório, reduzindo custos de transmissão e consumo de bateria.
• Compatível com cloud para visualização, desencadeadores automáticos, relatórios programados e alertas em tempo real (compatível com Milesight IoT Cloud).
• Configuração local via NFC através da app ToolBox: ativar/desativar, calibrar, definir limiares, configurar interruptores de inclinação e distância.

Especificações (tabela)
Transmissão sem fio
Versão LoRaWAN®
Frequências: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923‑1/2/3/4
Potência Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
Sensibilidade: -137 dBm @ 300 bps
Modo: OTAA / ABP Classe A

Versão NB‑IoT / Cat M
Bandas celulares: Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85; Cat NB2: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
Slot SIM: 1 × Micro SIM (3FF), 1,8V
Modo de aplicação: TCP / UDP / MQTT / AWS

Medição
Faixa de deteção: 3 ~ 450 cm
Precisão de deteção: ±(1 + 0,3% * S) cm (S = distância) sobre -15°C ~ 60°C
Resolução: 1 mm
Ângulo de feixe: 60°
Posição do dispositivo: Normal / Inclinado

Temperatura
Faixa: -40 ~ 125°C
Resolução: 0,1°C

Posicionamento GNSS (apenas versões NB‑IoT / Cat M)
Parâmetros: Longitude / Latitude
Resolução: 0,000001

Outros
LED: 1 × indicador LED interno
Botão: 1 × botão interno Ligar/Reset
Software / configuração: Ligar/Desligar via NFC ou botão interno; configuração via app móvel (NFC) e downlink; funções avançadas: relatório cumulativo (NB), calibração, alarme de limiar, interruptores de inclinação e distância

Características físicas
Alimentação: 2 × baterias ER26500 9000 mAh Li‑SOCl2
Vida útil da bateria (condições típicas): Versão LoRaWAN® — Modo Padrão: >10 anos (intervalo 10 min, 25°C); Modo Contentor: >10 anos (intervalo 20 min, 25°C); Modo Estacionamento: ≈5 anos (12 disparos/dia, 25°C). Versão NB/Cat M — TCP/UDP ≈ 10 anos; MQTT/AWS ≈ 5 anos (4 relatórios/dia, cada relatório pode incluir até 12 pacotes de uma coleta de 30 min, 25°C).
Temperatura de operação: -30°C ~ 70°C
Humidade relativa: ≤95% (sem condensação)
Grau de proteção: IP67
Dimensões: 118 × 65 × 32,5 mm
Caixa & cor: ABS + PC (UL94 V0), preto cinza
Peso: 181,4 g (baterias incluídas)
Instalação: Montagem por parafusos em superfícies planas

Características / especificações técnicas

• Modelo: EM400‑MUD
• Conectividade: LoRaWAN®, NB‑IoT, Cat M1 (GNSS para NB/Cat M)
• Faixa de distância: 3–450 cm; precisão ±(1 + 0,3% * S) cm; resolução 1 mm; ângulo de feixe 60°
• Sensores onboard: sensor ultrassônico, acelerómetro 3 eixos, termistor NTC
• Alimentação: 2 × ER26500 (9000 mAh) baterias substituíveis; autonomia típica de vários anos dependendo do modo
• Invólucro: IP67, revestimento conformal na PCBA para ambientes agressivos
• Configuração: app móvel NFC + downlink; suporta calibração, limiares, alarmes de inclinação/distância
• Aplicações típicas: estacionamento inteligente, gestão inteligente de resíduos, medição de distância/nível, monitorização de tanques
