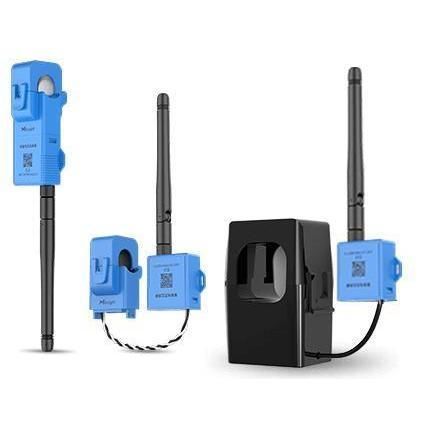

Transdutor de corrente com transformador CT3 series

de pinçatrifásicoCA

Visão geral
A série CT3xx é composta por transformadores de corrente tipo pinça aberta inteligentes LoRaWAN® para medição de corrente não intrusiva e monitorização de energia. Disponíveis nas variantes 300 A, 500 A e 1000 A (CT303 / CT305 / CT310), os CT3xx destinam-se ao acompanhamento de tendências energéticas, submedição por fase e deteção do estado dos equipamentos em edifícios inteligentes, instalações industriais e implantações comerciais. Suportam funcionamento autoalimentado (harvesting desde o condutor medido) ou alimentação externa 5 V via USB Type-C para cenários de baixa corrente.

Principais funcionalidades

• Design de pinça split-core não intrusivo para instalação retrofit rápida sem interrupção do circuito
• Autoalimentação por indução do condutor e opção de alimentação externa USB Type-C 5 V
• Alta frequência de amostragem até 3,3 kHz para medição RMS precisa
• Alta precisão: ±1% (resolução 1 mA)
• Capacidade de medição one-to-three (até três circuitos/objetos)
• Transmissão sem fios LoRaWAN® (OTAA/ABP, Classe A) com conector de antena SMA 50 Ω
• Limiares baixos de arranque e de reporting quando alimentado externamente para monitorização fiável de correntes baixas
• Alarmes configuráveis (sobrecorrente, limiares de corrente min/max, limiar de temperatura, alarme de baixa tensão) e suporte FUOTA

Modelos e aplicações típicas

• CT303 — 300 A, orifício Ø24 mm: monitorização de dispositivo ou circuito derivado (bombas, ventiladores, AHUs, painéis pequenos, HVAC de cobertura, compressores, elevadores)
• CT305 — 500 A, orifício Ø36,6 mm: monitorização de área ou grupos de equipamentos médios/grandes (painéis de piso, chillers, torres de arrefecimento, linhas de produção, circuitos UPS)
• CT310 — 1000 A, orifício Ø51 mm: circuitos principais e grandes sistemas elétricos (alimentação do edifício, lado BT de transformadores, grandes chillers, carregamento EV, circuitos de data center)

Comunicação, integração e conectividade

• Protocolo: LoRaWAN® (OTAA / ABP, Classe A)
• Frequências suportadas: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4 (dependente da região)
• Potência Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilidade do recetor: -137 dBm
• Antena: conector SMA 50 Ω (pino central: SMA fêmea). Opções de antena disponíveis (alto ganho, curta, magnética)
• Integra-se com gateways LoRaWAN padrão e plataformas LNS; traduções a nível de gateway para encaminhamento a BMS/EMS via Modbus, BACnet, HTTP(S), MQTT(S)

Alarmes & monitorização

• Alarmes configuráveis por limiar de corrente (min / max) com alertas imediatas
• Alarme de sobrecorrente com indicação LED visual (intermitente) para confirmação local rápida
• Sensor de temperatura de condutor externo opcional com alarme por limiar de temperatura
• Deteção de baixa tensão para distinguir corte de energia, mau contacto ou remoção do dispositivo

Instalação & mecânica

• Pinça split-core suspensa no condutor; módulo transceiver montável com abraçadeiras
• Instalação clamp-on não invasiva — sem necessidade de cortar circuitos ou desligar equipamentos
• Comprimento de cabo (pinça CT ao transceiver): 1 m (padrão)

Casos de uso típicos

• Monitorização trifásica para fábricas, edifícios comerciais, campi e instalações de alto consumo
• Monitorização a nível de equipamento e circuitos derivados para HVAC, bombas, compressores, elevadores e linhas de produção
• Acompanhamento de tendências energéticas, acumulação de Ah, deteção de desequilíbrio de fase e manutenção preditiva/preventiva

Documentos & ferramentas
Datasheet e guia do utilizador fornecidos para detalhes técnicos; decodificadores de payload e guias de integração disponíveis para integração em plataformas.

Especificações técnicas

• Parâmetro de medição: corrente RMS
• Frequência de amostragem: 3,3 kHz
• Frequência de operação: 50–60 Hz
• Precisão: ±1%
• Resolução: 1 mA
• Sensor de temperatura: 1 × NTC; faixa -20 °C ~ 100 °C; precisão ±1%
• Protocolo LoRaWAN®: OTAA / ABP (Classe A)
• Conector de antena: 1 × SMA 50 Ω (pino central: SMA fêmea)
• Frequências regionais: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Potência Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilidade: -137 dBm
• LED: 1 × indicador de estado/alarme; Botão: 1 × reiniciar
• Porta: 1 × USB Type-C (alimentação, configuração, consola ou sensor de temperatura externo)
• Alimentação: alimentação por corrente induzida (autoalimentado) ou 5 V via USB Type-C
• Tensão de isolamento: 3 kVac (r.m.s) (1 mA / 1 min)
• Material & cor: PBT+PC, azul (UL94 V0)
• Temperatura de operação: transceiver -20 °C ~ 70 °C; pinça CT -40 °C ~ 55 °C
• Temperatura de armazenamento: transceiver -25 °C ~ 80 °C; pinça CT -40 °C ~ 55 °C
• Humidade relativa: ≤ 95% (sem condensação)
• Grau de proteção: IP30
• Dimensões transceiver: 38 × 34,5 × 16 mm
• Modelos / detalhes da pinça e correntes mínimas de reporte: CT303 — 300 Arms; orifício Ø24,2 mm; secundário 150 mArms; peso pinça ~250 g; corrente mínima de reporte: 3 A (1 min) / 2,5 A (10 min); CT305 — 500 Arms; orifício Ø36,5 mm; peso pinça ~276,75 g; mínima: 5 A (1 min) / 4,5 A (10 min); CT310 — 1000 Arms; orifício Ø51 mm; peso pinça ~855,55 g; mínima: 10 A (1 min) / 8,5 A (10 min)
• Peso transceiver: ~13,05 g
• Instalação: pinça CT suspensa no condutor; transceiver fixado com abraçadeiras
• Aprovações: CE, FCC, UL508 (conforme indicado)
