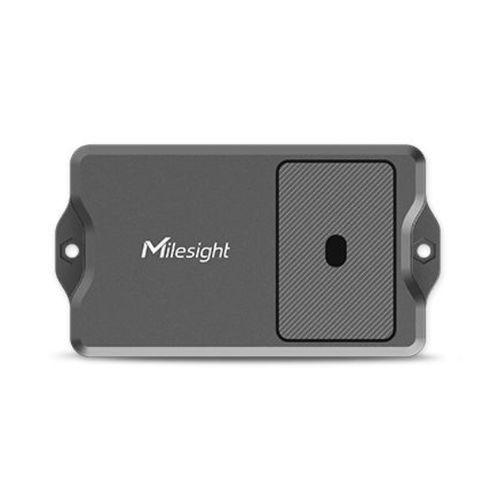

Sensor de distância laser medição de tempo de vôo EM400-TLD

NB-IoTLoRaWAN4G

Visão geral
O EM400-TLD é um sensor de distância a laser Time-of-Flight (ToF) projetado para monitorização de pequenos contentores de resíduos e medições de curta distância em materiais sólidos. Detecta nível de enchimento, estado da tampa (posição/inclinação) e eventos de temperatura/combustão. Disponível em variantes LoRaWAN®, NB‑IoT e Cat M, com longa autonomia, invólucro IP67 e configuração local via NFC.

Principais características

• Medição ToF com campo de visão de 27° para deteção precisa a curta distância
• Alcance de deteção 2–350 cm, precisão ±2 cm, resolução 1 mm
• Especializado em monitorização de pequenos contentores: nível, estado da tampa e aviso de combustão
• Dois modos predefinidos (Standard e Bin) para simplificar configuração e relatórios
• Opções wireless: LoRaWAN®, NB‑IoT e Cat M
• Acelerómetro 3 eixos integrado para estado de inclinação e NTC para monitorização de temperatura/combustão
• Vida útil de bateria muito longa com 2 × 9000 mAh ER26500 substituíveis
• Invólucro IP67 e revestimento conformal na PCBA para ambientes exteriores/exigentes
• Configuração local por NFC através da app ToolBox e suporte a configuração via downlink
• Suporta relatórios cumulativos (NB/Cat M) para reduzir custos de transmissão e consumo de energia

Versões / Implantação

• Versão LoRaWAN® — implantação de grande área e baixo consumo, adequada a redes LoRaWAN públicas ou privadas
• Versões NB‑IoT e Cat M — transmissão celular via estações base existentes; variantes NB/Cat M podem fornecer posicionamento GNSS

Vantagens operacionais

• Modos predefinidos otimizam intervalos de envio para equilibrar rapidez de resposta e autonomia da bateria
• Comissionamento rápido no local via NFC e Milesight ToolBox (NFC permite ligar/desligar e configuração por template)
• Revestimento e invólucro IP67 aumentam a vida útil em exteriores e condições adversas
• Compatível com cloud para visualização, gatilhos automáticos, relatórios agendados e alertas em tempo real

Especificações técnicas

• Brand: Milesight
• Model: EM400-TLD
• Tecnologia de medição: Time-of-Flight (ToF) laser
• Campo de visão (FoV): 27°
• Alcance de deteção: 2 — 350 cm
• Precisão: ±2 cm (−20°C a 70°C)
• Resolução: 1 mm
• Estado do dispositivo: Normal / Tilt (acelerómetro 3 eixos)
• Medição de temperatura: −40 ~ 125°C; resolução 0,1°C (NTC)
• Posicionamento GNSS: disponível nas versões NB‑IoT / Cat M (longitude/latitude, resolução 0,000001)
• LED: 1 × indicador interno
• Botão: 1 × Power/Reset interno
• Alimentação: 2 × 9000 mAh ER26500 Li‑SOCl2 (substituíveis)
• Duração da bateria (típica): LoRaWAN ≈10 anos (ex.: modo Standard intervalo 10 min, 25°C); modo Bin ≈10 anos (20 min, 25°C). NB‑IoT/Cat M — TCP/UDP ≈10 anos; MQTT/AWS ≈5 anos (cenário: 4 relatórios/dia, até 12 pacotes/relatório, recolha 30 min, 25°C)
• Temperatura de funcionamento: −30°C ~ 70°C
• Humidade relativa: ≤95% (sem condensação)
• Proteção contra ingressos: IP67
• Dimensões: 118 × 65 × 30 mm
• Invólucro & cor: ABS + PC (UL94 V0), preto cinzento
• Peso: 208,3 g (com baterias)
• Instalação: montagem por parafuso em superfícies planas (recomenda-se posição central da tampa para modo bin)
• Software & configuração: NFC (app ToolBox), configuração via downlink; funcionalidades avançadas: relatórios cumulativos (NB), alarmes de limite, comutador inclinação/distância
• Aprovações: CE, FCC; Ambiental: RoHS
