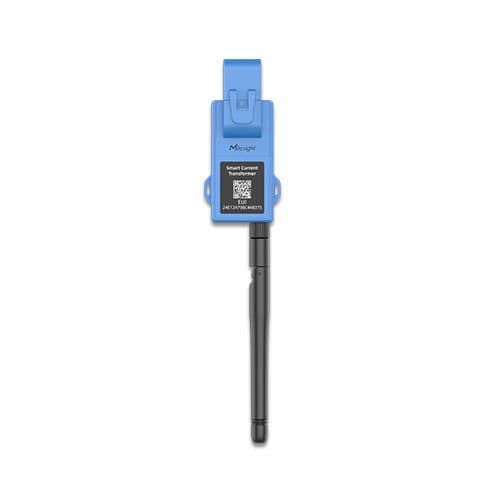

Transdutor de corrente com transformador CT10 series

de pinçaCAde abertura

Overview

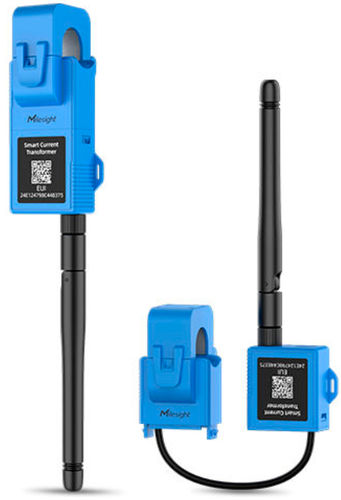

O CT10x é um transformador de corrente portátil de núcleo dividido com grampo para monitoramento não intrusivo de um condutor. Instala-se sem desligar circuitos, opera em autoalimentação por corrente induzida com fallback USB Type-C para alimentação e configuração, e transmite dados de energia e corrente via LoRaWAN®. Disponível em 100 A / 250 A / 500 A para iluminação, HVAC, motores e grandes alimentadores; projetado para painéis elétricos retrofit, instalações distribuídas e medições temporárias.

Key features

• Design de núcleo dividido com grampo para instalação em painéis congestionados e posicionamento do transceptor wireless fora de invólucros metálicos para melhorar a cobertura RF.
• Portátil e reutilizável: reposicionável entre circuitos sem recabeamento ou interrupção do serviço.
• Autoalimentação a partir do condutor medido; USB Type-C fornece backup de 5 V e permite configuração/acesso à consola.
• Baixa corrente de arranque/relato para circuitos de baixa carga (ex.: CT101 ~1,4–1,5 A em intervalos de reporte mais longos).
• Medição com alta frequência de amostragem (3,3 kHz) para capturar picos transitórios e cargas dinâmicas.
• Relato cumulativo de ampere-hora no dispositivo; kWh disponível no dispositivo quando tensão nominal e fator de potência são configurados.
• Alertas: limiar de corrente, sobrecorrente, limiar de temperatura e baixa tensão para deteção precoce de condições anormais.
• Transmissão LoRaWAN® (OTAA/ABP Classe A) com conector de antena SMA e suporte multi-região.
• Armazenamento de energia de curto prazo integrado para operar até ~12 horas durante interrupções temporárias do circuito.

Models / Options (summary)
CT101 — Corrente nominal: 100 A; Abertura para fio: Φ16 mm; Aplicações típicas: iluminação, equipamentos de escritório, pequenas unidades HVAC e circuitos monofilar de baixa a média carga.
CT103 — Corrente nominal: 250 A; Abertura para fio: Φ16 mm; Aplicações típicas: HVAC comercial, compressores, painéis de distribuição com cargas mistas.
CT105 — Corrente nominal: 500 A; Abertura para fio: Φ36.5 mm; Aplicações típicas: grandes motores, alimentadores industriais, chillers e cargas monofilar de alta corrente.

Operational & integration highlights

• Instalação não intrusiva: medição por grampo sem desenergizar circuitos para implantações retrofit.
• Autoalimentação com fallback USB Type-C: energia principal do condutor; USB usado para configuração e consola.
• Conectividade sem fio: protocolo LoRaWAN® com antena SMA; compatível com bandas regionais e ecossistemas de gateways para encaminhamento a cloud, MQTT, integração BMS/SCADA.
• Cálculo local: kWh calculável no dispositivo quando tensão nominal e fator de potência estão configurados para reduzir conversões na plataforma.
• Manutenção de frota: suporta FUOTA e gestão em massa de dispositivos para minimizar intervenções no local.

Applications & deployment examples

• Salas de concerto e locais públicos — visibilidade energética a nível de circuito sem interrupção operacional; apoia auditorias energéticas e relatórios de sustentabilidade.
• Terminais de transporte e infraestruturas — monitoramento energético básico e integração em gêmeos digitais/BMS via gateways LoRaWAN.
• Instalações industriais — monitoramento por máquina para benchmarking de eficiência e deteção precoce de anomalias; instalação sem paragem da produção.
• Campi educacionais — submedição não intrusiva distribuída em quadros para otimizar o consumo energético do campus.

Technical specifications

• Parâmetro detectado: corrente RMS
• Frequência de amostragem: 3.3 kHz
• Frequência de trabalho: 50–60 Hz
• Correntes primárias nominais (modelos): CT101 100 A; CT103 250 A; CT105 500 A
• Correntes secundárias nominais: CT101 100 mA; CT103 125 mA; CT105 150 mA
• Corrente mínima de reporte (alimentado pelo condutor): CT101 ~1.4–1.5 A; CT103 ~2.8–3.0 A; CT105 ~4.7–5.0 A (dependente do intervalo)
• Precisão: ±1% (> 5 A), ±3% (≤ 5 A)
• Resolução: 1 mA
• Sensor de temperatura: NTC, faixa -20 °C a 100 °C; precisão ±1%
• Protocolo sem fio: LoRaWAN® (OTAA/ABP Classe A)
• Antena: 1 × conector SMA 50 Ω (pino central: SMA fêmea)
• Regiões suportadas: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Potência Tx: até 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilidade: até aprox. -137 dBm
• Interfaces: USB Type-C (alimentação/config/console), 1 × botão de reboot, 1 × LED de estado/alarme
• Funções avançadas: alarme de limiar, alarme de sobrecarga, FUOTA
• Alimentação: corrente induzida do condutor ou 5 V via USB Type-C
• Isolamento: 2.5 kVac (r.m.s.)
• Material/cor: Azul, PBT+PC (UL94 V0)
• Cabo de extensão: 1 m (padrão)
• Temperatura de operação: -20 °C a 70 °C; armazenamento -25 °C a 80 °C; UR ≤ 95% sem condensação
• Proteção: IP30 (uso em painel elétrico interior; o transceiver pode ser posicionado fora do invólucro)
• Exemplo dimensões CT101 (transceiver): 86.5 × 31 × 37.4 mm; abertura Φ16 mm; peso ~85.65 g
• Certificações: CE, FCC, UL508
