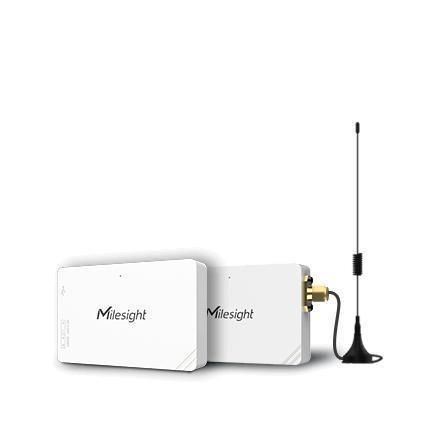

Gateway de comunicação UC100

de telemetriaIoTRS-485

Visão geral
O Milesight UC100 é um conversor compacto Modbus RS485 para LoRaWAN® concebido para ler dispositivos Modbus RTU e transmitir dados de local via LoRaWAN®. Suporta configuração local por USB Type‑C, configuração remota por downlink LoRa, execução autónoma de regras IF‑THEN em ausência de rede, papéis Milesight D2D (Controller & Agent) para comunicação direta entre dispositivos e FUOTA para atualizações remotas de firmware.

Principais características

• Converte dispositivos Modbus RTU (RS485) para LoRaWAN®
• Coleta de dados: suporta leitura de até 64 registos
• Configuração local e remota: USB Type‑C para configuração local e downlink LoRa para configuração remota
• Operação autónoma: execução local de comandos IF‑THEN durante cortes de rede
• Sistema de gatilho inteligente: até 16 comandos com condições e ações personalizáveis
• Suporte Milesight D2D: atua como Controller ou Agent para comunicação direta
• Suporte FUOTA: atualização de firmware Over‑The‑Air via rede LoRa®
• Integridade dos dados: armazenamento a bordo, recuperação e retransmissão para evitar perda de dados

Interfaces & Hardware

• 1 × porta RS485 (bornes 3,5 mm), suporta Modbus RTU e passthrough
• Conector: borne de 2 pinos 3,5 mm para RS485
• Resistor de terminação: interruptor 1 × 120 Ω
• USB: 1 × USB Type‑C para alimentação, configuração local e consola
• Antenna: antena interna ou antena externa opcional (conector SMA 50 Ω)
• LED: indicador do sistema
• Reset: botão de reinício interno
• Conector de alimentação: 1 × borne 2 pinos 3,5 mm com proteção contra surtos e inversão de polaridade

Capacidades operacionais

• Operação LoRaWAN® OTAA/ABP Classe C
• Frequências suportadas: CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923‑1/2/3/4 (dependente da região)
• Exemplos de potência Tx: 16 dBm (868 MHz), 22 dBm (915 MHz), 19 dBm (470 MHz)
• Sensibilidade: −137 dBm @300bps
• Baud rate: 1200–115200 bps
• Recursos avançados: alarme por limiar, alarme por variação, armazenamento de dados (até 800 entradas), recuperação e retransmissão de dados, automação IF‑THEN

Instalação & Dimensões

• Factor de forma compacto: colocação em secretária ou montagem em parede com parafuso
• Caixa: PC+ABS, branco
• Peso: aprox. 32 g
• Dimensões: 70 × 45 × 13 mm (sem conectores)

Confiabilidade & Ambiente

• Temperatura de funcionamento: −20 °C a 60 °C
• Humidade relativa: 0%–95% (sem condensação)
• Proteção de entrada: IP30 (indoor)

Gestão & Integração

• Configuração plug‑and‑play e gestão remota via Milesight Development Platform (provisionamento por templates, gestão remota, APIs/webhooks)
• FUOTA: atualizações remotas de firmware via rede LoRa®

Especificações técnicas

• Wireless: LoRaWAN®, Milesight D2D; Antena: interna ou externa opcional (SMA 50 Ω)
• Frequências: CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923‑1/2/3/4; Modo: OTAA/ABP Classe C; Sensibilidade: −137 dBm @300bps; Potência Tx: até 22 dBm (dependente da região)
• Interface de dados: 1 × RS485 (borne 3,5 mm); Baud: 1200–115200 bps; Protocolo: Modbus RTU, Passthrough; Resistor de terminação: 120 Ω selecionável
• Outros: USB Type‑C (alimentação/config/console); botão reset; LED de sistema; alimentação: borne 2 pinos 3,5 mm com proteção contra surtos e inversão de polaridade
• Software: configuração via USB ou downlink LoRa; Funções: alarmes de limiar/variação, armazenamento (até 800 entradas), recuperação & retransmissão, comandos IF‑THEN, Milesight D2D Controller & Agent, FUOTA
• Alimentação: DC 5–24 V via conector ou DC 5 V / 1 A via Type‑C; Consumo: <0.5 W; Material: PC+ABS, branco; Peso: 32 g; IP: IP30; Temp. operação: −20 °C~60 °C; Humidade: 0%~95% sem condensação; Dimensões: 70 × 45 × 13 mm; Instalação: secretária ou montagem em parede
