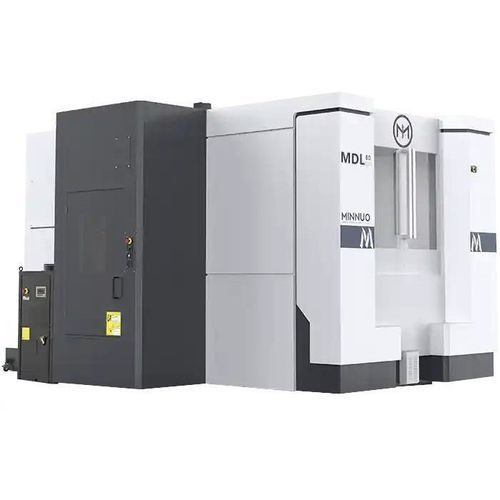

Centro de usinagem de 5 eixos MDL series

horizontalpara açopara alumínio

Visão geral do produto
A série MDL é um centro de usinagem horizontal projetado para operações de corte de alta produção e alta rigidez. Com percursos de 1000 mm (X) × 800 mm (Y) × 630 mm (Z), velocidades de fuso contínuas de 50 a 6000 rpm e avanços de eixo de até 10.000 mm/min, é ideal para os setores automotivo, máquinas pesadas e componentes hidráulicos.

Principais características

• Configuração horizontal para usinagem multi-superfície: Permite usinar várias faces da peça numa única fixação — ideal para componentes em caixa ou paralelepípedos.
• Percurso X/Y/Z: 1000/800/630 mm — Aceita componentes de médio a grande porte com geometrias complexas e requisitos de tolerância precisos.
• Velocidade do fuso contínua (50–6000 rpm): Ampla faixa para desbaste e acabamento em ferro fundido, alumínio e aços de liga.
• Avanço rápido (até 10.000 mm/min): Permite movimentos rápidos dos eixos e reduz tempos sem corte, melhorando a produtividade.
• Plataforma rotativa de alta capacidade (opcional): Suporta peças pesadas ou dispositivos com indexação para usinagem em quatro faces.

Configurações recomendadas

• Configuração da mesa: Mesa rotativa horizontal, sistema de paletes duplas, mesa rotativa de alta precisão (eixos B + C).
• Configuração do fuso: Fuso de alta precisão, fuso refrigerado a água, fuso de alto torque.
• Sistema de refrigeração: Refrigeração interna, sistema de alta pressão, sistema de névoa.
• Automação: Sistema de troca automática de ferramentas (ATC), sistema automático de medição de ferramentas (ATMS), sistema automático de carga e descarga.
• Sistema CNC: Controladores de alto desempenho (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.).
• Garantia de precisão: Sistema de medição por interferômetro a laser, sistema de compensação térmica, retroalimentação por escala, sistema de encoder.
• Sistema de acionamento: Servo motor de alta carga, servo motor de alta velocidade.
• Segurança e proteção: Carenagem de proteção total, sistema de parada de emergência.

Caso de aplicação

• Cliente: Fabricante de bombas hidráulicas (América do Sul).
• Peça: Carcaça de bomba em ferro fundido com superfícies internas e externas de precisão.
• Configuração: MDL com mesa rotativa CNC de 4.º eixo, ATC de 40 posições, fuso BT50, controlador FANUC.
• Resultados: Usinagem de 4 faces em uma única fixação, incluindo furo, rosca e ranhura. Precisão dimensional dentro de ±0,008 mm; tempo de ciclo reduzido em 34% em comparação com centro de usinagem vertical com várias reaperturas.

Especificações do produto
Especificações | Unidade | MDL50 | MDL63 | MDL63A
Percurso X/Y/Z | m | 800/800/630 (fusos inline) / 800/800/610 (fuso elétrico) | 800/800/630 (fusos inline) / 800/800/600 (fuso elétrico) | 1000/800/630
Máx. rápido X/Y/Z | m/min | 54 | 40 | 40
Velocidade de avanço X/Y/Z | mm/min | 1~10000 | 1~10000 | 1~10000
Velocidade do fuso | rpm | 50~10000 (fusos inlineⅠ) / 50~5000 (fusos inlineⅠ) / 50~18000 (fuso elétrico) | 50~6000 (fusos inline) / 50~12000 (fuso elétrico) | 50~6000 (fusos inline)
Conicidade do fuso | mm | HSK63A | HSK100A | HSK100A
Diâmetro do fuso | / | φ80 | φ100 | φ100
Tipo de transmissão | / | Contínuo | / | /
Potência do motor do fuso | kW | 15/18.5 (fusos inline) / 25/35 (fuso elétrico) | 22/26 (fusos inline) / 25/55 (fuso elétrico) | 22/26
Lubrificação do fuso | / | Lubrificação óleo e graxa (fusos inline) / Lubrificação óleo-ar (fuso elétrico) | Lubrificação óleo e graxa (fusos inline) / Lubrificação óleo-ar (fuso elétrico) | Lubrificação óleo e graxa
Capacidade do magazine | / | 24 | 28 | 28
Seleção de ferramenta | / | Randomização | Randomização | Randomização
Tempo de troca de ferramenta | s | 7 (cut-cut) 1.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool)
Diâmetro máximo da ferramenta | mm | φ75 (espaço livre: φ150) | φ110 (espaço livre: φ230) | φ110 (espaço livre: φ230)
Comprimento máximo da ferramenta | mm | 360 | 390 | 390
Peso máximo da ferramenta | kg | 8 | 20 | 20
Precisão de posicionamento | mm | 0.008 | 0.008 | 0.008
Repetibilidade | mm | 0.004 | 0.004 | 0.004
Dimensões máquina (L*W) | mm*mm | 2000×4800 | 2100×5050 | 2300×5050
Peso líquido | kg | 9000 | 11000 | 12000
Sistema CNC | / | FANUC 31i | FANUC 31i | FANUC 31i

Características técnicas

• Percurso X/Y/Z (modelo MDL típico): 1000 / 800 / 630 mm.
• Faixa de velocidade do fuso (típica): 50–6000 rpm (varia conforme variante e tipo de fuso).
• Velocidade máxima de avanço de eixo: até 10 000 mm/min.
• Magazine de ferramentas: 24–28 ferramentas (dependendo do modelo).
• Opções de cone do fuso: HSK63A, HSK100A dependendo do modelo.
• Precisão de posicionamento: 0.008 mm; repetibilidade: 0.004 mm.
• Controlador CNC recomendado: FANUC 31i (opção comum nas variantes MDL).
