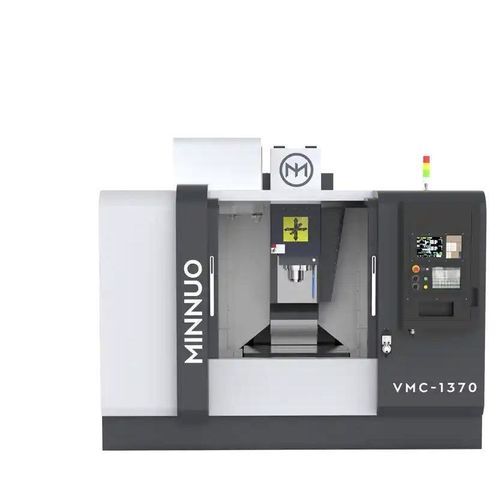

Centro de usinagem de 3 eixos VMC1370

verticalpara açopara alumínio

Visão geral do produto
O VMC1370 é um centro de usinagem CNC vertical desenvolvido para usinagem multi-etapa de alta eficiência em peças de médio a grande porte. Apresenta curso de 1300×700×700 mm, altas velocidades de avanço e deslocamento rápido, e fuso BT40, adequado para moldes, estruturas, peças automotivas e carcaças eletrônicas.

Detalhes do modelo

• Percursos X/Y/Z: 1300 × 700 × 700 mm
• Velocidade máxima de avanço (X/Y/Z): 8000 mm/min
• Velocidade máxima de deslocamento rápido (X/Y/Z): 20/20/15 m/min

Características principais

• Amplo envelope de trabalho (1300×700×700 mm) — suporta placas, dispositivos e peças de carcaça.
• Deslocamento rápido em alta velocidade (20/20/15 m/min) — reduz tempos mortos entre operações.
• Velocidade de avanço 8000 mm/min — eficiente na remoção de material em alumínio e aços gerais.
• Leito e coluna rígidos — garantem estabilidade e consistência térmica durante cortes pesados.
• Trocador automático de ferramentas (24 ferramentas típico) — permite sequências de usinagem multi-etapa sem interrupção.

Configurações recomendadas

• Fuso: fusos de alta precisão (SKF, NSK), refrigeração através do fuso opcional.
• Sistema de alimentação: servomotores, guias lineares, fusos de esferas.
• Refrigeração: bombas centrífugas ou de vibração; fluidos solúveis em água ou à base de óleo.
• Controle CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (à escolha do cliente).
• Ferramentaria: trocadores em disco/corrente/carrossel conforme necessário.
• Medição e monitorização: réguas lineares, deteção de quebra de ferramenta, sondas Renishaw (ex.: OMP60, TS27R).
• Opções de automação: transportador de cavacos, coletor de névoa de óleo, trocador de óleo, tanque de refrigeração, integração com robôs multi-eixo.

Caso de aplicação

• Cliente: fornecedor de estruturas eletrónicas (Tailândia).
• Peça: quadro de suporte em liga de alumínio, 1280 × 640 mm.
• Configuração usada: VMC1370 com fuso 10.000 rpm, ATC 30 ferramentas, controlador Siemens (exemplo).
• Resultado: fresagem do quadro e perfilamento de cantos numa única fixação; precisão de posicionamento mantida dentro de ±0,007 mm em toda a mesa.

Especificações do produto (valores selecionados para VMC1370)
Tamanho da mesa: 1500×700 mm
Capacidade máx. mesa: 900 kg
Percurso X/Y/Z: 1300×700×700 mm
Distância centro do fuso - coluna: 752 mm
Distância cara do fuso - superfície da mesa: 150–850 mm
Velocidade máxima de avanço X/Y/Z: 8000 mm/min
Velocidade máxima de deslocamento rápido X/Y/Z: 20/20/15 m/min
Velocidade do fuso: 8000 r/min (padrão)
Conicidade do fuso: BT40
Potência do fuso: 11/15 kW
Potência servomotores X/Y/Z: 4/4/5 kW (típico)
Tipo de guia: guia três vias
Ranhura em T: 5-18×145 mm
Repetibilidade: ±0,005 mm
Magazine de ferramentas: disco, 24 ferramentas (típico)
Peso máx. por ferramenta: 8 kg; comprimento máx. da ferramenta: 300 mm
Potência elétrica: 22 kVA
Dimensões da máquina (C×L×A): 3600×3000×2700 mm
Peso líquido aprox.: 11000 kg

Especificações técnicas

• Modelo / Série: VMC1370
• Envelope de trabalho (X×Y×Z): 1300 × 700 × 700 mm
• Mesa: 1500 × 700 mm, capacidade máx. 900 kg
• Velocidade máxima de avanço: 8000 mm/min
• Velocidade máxima de deslocamento rápido: 20/20/15 m/min (X/Y/Z)
• Fuso: 8000 r/min (padrão), conicidade BT40
• Potência do fuso: 11/15 kW (típico)
• Magazine de ferramentas: ATC disco, 24 ferramentas (típico); peso máx. ferramenta 8 kg, comprimento 300 mm
• Repetibilidade: ±0,005 mm
• Controles típicos: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi
• Opções: sistemas de refrigeração, transportador de cavacos, sondagem Renishaw, vários tipos de ATC, automação
• Área ocupada (C×L×A): ~3600×3000×2700 mm; peso ~11000 kg
