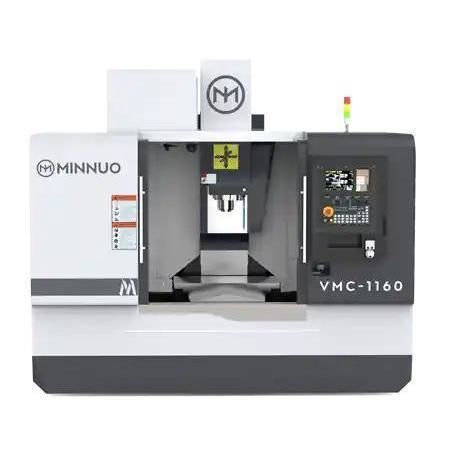

Centro de usinagem de 3 eixos VMC 1160

verticalpara açopara alumínio

Visão geral do produto
O VMC 1160 é um centro de usinagem vertical projetado para usinagem de precisão de componentes de médio porte. Curso de trabalho: 1100 × 600 × 600 mm. Carga máxima da mesa: 1000 kg. Velocidade máxima de avanço: 10.000 mm/min. Avanço rápido máx. (X/Y/Z): 32/32/30 m/min. Indicado para fresamento em alta velocidade de moldes, chapas, suportes e bases de dispositivos em vários materiais.

Principais características

• Curso 1100×600×600 mm — acomoda peças médias como cavidades de molde e bases de gabaritos.
• Alta velocidade de avanço rápido — até 32/32/30 m/min para reduzir tempos sem corte.
• Avanço máx. 10.000 mm/min — suporta desbaste rápido e acabamento fino em alumínio e aço.
• Estrutura em ferro fundido Meehanite — melhora amortecimento de vibrações e estabilidade de corte.
• Opções ATC (tipicamente disco, 24 posições) — permitem usinagens automatizadas multi-etapas.

Detalhes da máquina (resumo)

• Curso eixos X/Y/Z: 1100 × 600 × 600 mm
• Velocidade máxima de avanço X/Y/Z: 10.000 mm/min
• Velocidade rápida máxima X/Y/Z: 32/32/30 m/min

Configurações recomendadas

• Fuso: fusos de alta precisão (SKF, NSK), opção de refrigeração central.
• Sistema de avanço: servomotores, guias lineares, parafusos de esferas.
• Arrefecimento: bombas centrífugas ou de vibração, fluido solúvel em água ou à base de óleo.
• CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi.
• Ferramentas: trocadores em carrossel, corrente ou lineares.
• Medição & monitoramento: réguas lineares Heidenhain, detecção de quebra de ferramenta, sondas Renishaw OMP60/TS27R.
• Extras: transportador de cavacos, coletor de névoa de óleo, refrigerador de óleo, tanque de água de refrigeração, integração com robô multiarticulado.

Casos de aplicação

• Cliente: fornecedor de dispositivos de precisão (Coreia do Sul).
• Peça: base de dispositivo em aço e alumínio, 980 × 580 mm.
• Configuração: VMC 1160 com fuso 8000 rpm, ATC 30T, controlador FANUC.
• Resultados: fresamento de face em alta velocidade, contorno e roscamento em uma única fixação; rugosidade Ra ≤ 1,2 μm; consistência dimensional dentro de ±0,007 mm.

Especificações do produto (seleção)
Tamanho da mesa | unidade | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Carga máxima mesa | kg | 350 | 500 | 600 | 1000 | 900 | 1500
Curso X/Y/Z | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Distância centro do fuso-coluna | mm | 476 | 590 | 580 | 650 | 752 | 871
Distância face do fuso-superfície da mesa | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z Velocidade máxima de avanço | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z Velocidade rápida máxima | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Velocidade do fuso | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Conicidade do fuso | tipo | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Potência motor fuso | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
Precisão repetida posicionamento | mm | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005
Magazine de ferramentas | tipo | Bucket/Disc | Disc (várias) (VMC1160 usa opções tipo disco)
Capacidade de ferramentas | | 16T/16T | 24T | 24T | 24T | 24T | 24T
Peso máximo da ferramenta | kg | 7 | 8 | 8 | 8 | 8 | 15
Dimensões máquina (C×L×A) | mm | 2300×2000×2300 | 2600×2380×2700 | 3200×2420×2400 | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200
Peso líquido (aprox.) | kg | 4500 | 5000 | 6000 | 7000 | 11000 | 12000

Especificações técnicas

• Modelo: VMC 1160 (série VMC)
• Curso (X×Y×Z): 1100 × 600 × 600 mm
• Carga máxima da mesa: 1000 kg
• Velocidade máxima de avanço: 10.000 mm/min
• Velocidade rápida máxima (X/Y/Z): 32/32/30 m/min
• Velocidade do fuso (padrão): 8.000 r/min
• Conicidade do fuso: BT40 (dependendo das opções)
• Potência do motor do fuso: até 11/15 kW (dependendo da configuração)
• Magazine de ferramentas: tipo disco, capacidade típica 24 ferramentas
• Precisão de repetibilidade: tip. ±0,005 mm (VMC1160)
• Dimensões da máquina (C×L×A): aprox. 3100 × 2490 × 2380 mm
• Peso líquido (aprox.): 7000 kg
• Construção: estrutura em ferro fundido Meehanite para alta rigidez em fresamento de alta velocidade
