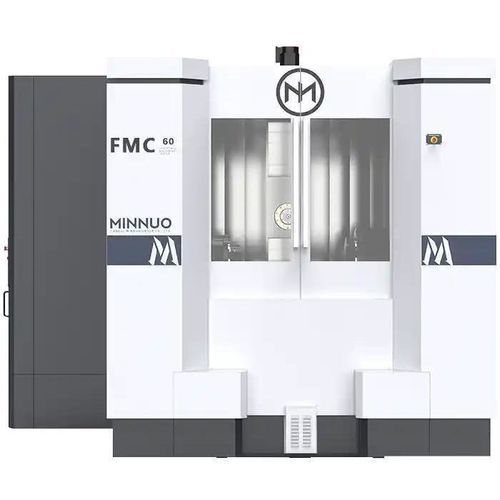

Centro de usinagem de 5 eixos FMC series

horizontalcom trocador de pallet

Visão geral do produto
A série FMC é uma célula de fabricação horizontal de 5 eixos projetada para usinagem automatizada multi‑faces de componentes de pequeno a médio porte. Disponível com mesa rotativa 500×500 mm (FMC5008), capacidade de carga de mesa até 400 kg e percursos de eixos adequados para cavidades profundas e perfis longos.

Principais características

• Mesa rotativa 500×500 mm: permite usinagem de 4 faces em uma única fixação, reduzindo tempos de reposicionamento.
• Carga máx. da mesa 400 kg: suporta peças de peso médio como carcaças fundidas, corpos de válvulas e carcaças de engrenagens.
• Percursos de eixos (FMC5008): X 780 mm · Y 750 mm · Z 800 mm — adequado para cavidades profundas e perfis alongados.
• Layout horizontal com evacuação de cavacos por gravidade: melhora vida útil da ferramenta e qualidade de superfície.
• Compatível com FMS: integração com pools de paletes, braços de carregamento e automação de linha.

Configurações recomendadas

• Plataforma de trabalho: mesa rotativa horizontal, sistema de paletes duplo, mesa rotativa de alta precisão (eixos B + C).
• Eixo do fuso: fuso de alta precisão, fuso refrigerado a água ou fuso de alto torque.
• Refrigeração: sistema de refrigeração interno, sistema de alta pressão ou sistema de refrigeração por névoa.
• Automação: ATC, ATMS, sistema automático de carregamento/descarregamento.
• CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Precisão: interferômetro a laser, compensação térmica, feedback por régua de vidro, sistemas de encoder.
• Transmissão: servomotores de alta carga, servomotores de alta velocidade.
• Segurança: proteção de cobertura total, sistema de parada de emergência.

Caso de aplicação

• Cliente: Subcontratante de máquinas de precisão (Europa).
• Peça: Carcaça de engrenagem em alumínio fundido.
• Configuração: FMC com trocador de paletes, ATC de 60 estações, mesa rotativa, sistema de sondagem Renishaw.
• Resultados: Usinagem de 4 faces em uma única fixação sem viragem manual; tempo de ciclo reduzido em 45% vs máquina vertical com viragem manual; acabamento superficial Ra ≤ 1,0 μm; precisão ±0,006 mm em perfil de 300 mm; operação contínua 24/7 com carregador robótico.

Especificações do produto

• Modelos: FMC4008 / FMC5008.
• Tamanho da mesa (mm): 400×400 / 500×500.
• Carga máx. da mesa (kg): 400 / 400.
• Indexação da mesa (A×C °): 1°×360° / 1°×360°.
• Número de mesas intercambiáveis: 8 / 8.
• Percursos X/Y/Z (mm): 630/620/710 / 780/750/800.
• Velocidade rápida (m/min): 60 / 54.
• Velocidade do fuso (rpm): até 10.000 / até 8.000.
• Porta‑ferramenta: BT40 (FMC4008) / BT50 (FMC5008); magazine de ferramentas 40 posições.
• Tempo de troca de ferramenta: 1,2 s (ferramenta‑ferramenta) / 3,4 s (corte‑corte) — FMC4008; 2,0 s / 4,2 s — FMC5008.
• Peso máx. da ferramenta (kg): 8 / 25. Comprimento máx. da ferramenta (mm): 350 / 500.
• Tempo de troca de estação (s): 5 / 6.
• Peso da máquina (kg): 10.000 / 19.000. Área ocupada (mm): 4000×7400 / 4090×7955.

Especificações técnicas

• Nome da série: FMC Series.
• Mesa rotativa: 500×500 mm (FMC5008).
• Carga máxima da mesa: 400 kg.
• Percursos de eixos (FMC5008): X 780 mm, Y 750 mm, Z 800 mm.
• Indexação da mesa: 1° × 360° (A × C).
• Velocidade rápida: até 54 m/min (FMC5008) / 60 m/min (FMC4008).
• Opções de fuso: até 10.000 rpm (FMC4008) / 8.000 rpm (FMC5008).
• Ferramentaria: BT40 ou BT50; magazine de 40 posições.
• Peso & área: de 10.000 kg e 4000×7400 mm a 19.000 kg e 4090×7955 mm.
