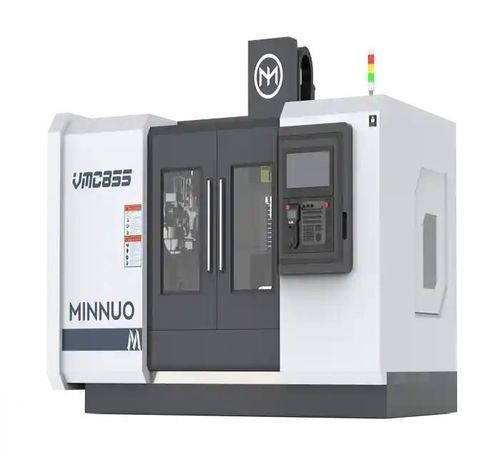

Centro de usinagem CNC de 3 eixos VMC855

verticalde fresagempara rosqueamento interno

Visão geral do produto
O VMC855 é um centro de usinagem vertical CNC projetado para usinagem de alta precisão de componentes e moldes de médio porte. Suporta fresamento, furação, rosqueamento e alargamento com grande curso e construção rígida para resultados consistentes em ambientes de produção.

Principais características

• Grande curso: X 800 mm, Y 550 mm, Z 550 mm — adequado para componentes e moldes de médio porte.
• Usinagem em alta velocidade: Velocidade máxima de avanço 10.000 mm/min e avanço rápido até 32 m/min para ciclos eficientes.
• Operações versáteis: Fresamento, furação, rosqueamento, alargamento e capacidade multi-operação.
• Precisão: Repetibilidade de posicionamento ±0,004 mm para tolerâncias apertadas em desbaste e acabamento.
• Projeto estável: Estrutura rígida para manuseio de peças grandes ou pesadas mantendo a precisão.

Configurações recomendadas

• Sistema de fuso: Fusos de alta precisão (SKF, NSK), opção de fuso com refrigeração central.
• Sistema de alimentação: Opções de servomotor ou motor de passo; guias lineares e parafusos de esferas.
• Sistema de resfriamento: Bombas centrífugas ou de vibração; fluídos solúveis em água ou à base de óleo.
• Controle CNC: Compatível com FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Sistema de ferramentas: Trocadores de ferramentas tipo disco, corrente ou lineares.
• Medidas & monitoramento: Réguas lineares Heidenhain; sondas Renishaw OMP60/TS27R; detecção de quebra de ferramenta.
• Outras opções: Transportador de cavacos, coletor de névoa de óleo, resfriador de óleo, tanque de água de resfriamento, braço robótico multi-junções.

Caso de aplicação

• Cliente: Fabricante de peças automotivas (Japão).
• Peças: Componentes de motor de precisão e peças de transmissão.
• Resultados: Tolerâncias apertadas alcançadas (±0,005 mm), melhoria do acabamento superficial, redução do tempo de ciclo, alta repetibilidade e aumento da produtividade.

Especificações do produto (excerto para VMC855)
Specifications | unidade | VMC855
Tamanho da mesa | mm | 1000×550
Carga máxima da mesa | kg | 500
Curso X/Y/Z | mm | 800×550×550
Distância entre centro do fuso e coluna | mm | 590
Distância entre face do fuso e superfície da mesa | mm | 120-670
Velocidade máx. de avanço X/Y/Z | mm/min | 10000
Avanço rápido máx. X/Y/Z | m/min | 32/32/30
Velocidade do fuso | r/min | 8000
Conicidade do fuso | tipo | BT40
Potência do motor do fuso | kW | 7.5/11
Potência dos servomotores X/Y/Z | kW | 3.9/3.9/3.6
Tipo de guia | - | rails
Precisão de posicionamento repetível | mm | ±0.004
Magazine de ferramentas | - | Disco (trocador)
Capacidade de ferramentas | - | 24T
Peso máximo da ferramenta | kg | 8
Comprimento máximo da ferramenta | mm | 300
Capacidade elétrica | kVA | 15
Dimensões da máquina (L×W×H) | mm | 2600×2380×2700
Peso líquido (aprox.) | kg | 5000

Especificações técnicas

• Modelo: VMC855
• Curso X/Y/Z: 800 × 550 × 550 mm
• Mesa: 1000 × 550 mm
• Carga máxima da mesa: 500 kg
• Velocidade máx. de avanço (X/Y/Z): 10.000 mm/min
• Avanço rápido máx. (X/Y/Z): 32/32/30 m/min
• Velocidade do fuso: 8000 r/min
• Conicidade do fuso: BT40
• Potência do fuso: 7.5/11 kW
• Potência servomotores X/Y/Z: 3.9/3.9/3.6 kW
• Precisão de posicionamento repetível: ±0,004 mm
• Capacidade de ferramentas: 24 ferramentas (disco)
• Peso máximo da ferramenta: 8 kg
• Dimensões da máquina (L×W×H): 2600×2380×2700 mm
• Peso líquido aprox.: 5000 kg
