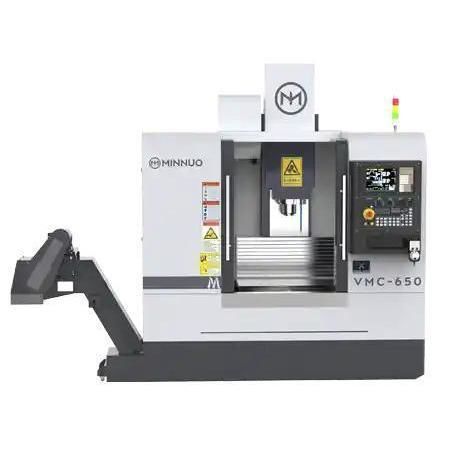

Centro de usinagem CNC de 3 eixos VMC650

verticalde fresagempara rosqueamento interno

Visão geral do produto
O VMC650 é um centro de usinagem vertical CNC para fresamento, furação, roscamento e mandrilamento de componentes e moldes de porte médio. Combina estrutura rígida com componentes de precisão para garantir precisão consistente em operações de desbaste e acabamento, adequado a ambientes de produção industrial.

Detalhes principais do modelo

• Percursos X/Y/Z: 650 x 400 x 500 mm
• Velocidade máxima de avanço (X/Y/Z): 10.000 mm/min
• Velocidade máxima de deslocamento rápido (X/Y/Z): 32/32/30 m/min

Principais características

• Faixa de percurso: 650 mm (X) × 400 mm (Y) × 500 mm (Z) para peças e moldes médios.
• Capacidade de alta velocidade: Avanço máx. 10.000 mm/min e rápidos até 32 m/min em X/Y.
• Usinagem multiprocessos: Permite fresamento, furação, roscamento e mandrilamento numa única fixação.
• Componentes de precisão: Projetado para usinar geometrias complexas com repetibilidade ±0,004 mm.
• Construção robusta: Estrutura rígida e guias lineares para estabilidade sob cortes pesados.

Configurações recomendadas

• Mesa: Mesa fixa ou mesa rotativa
• Eixo/Spindle: Spindle de alta precisão, alta velocidade ou alto torque
• Refrigeração: Refrigeração interna, alta pressão, nebulização
• Sistema de acionamento: Servo motor, motor linear, servo de alta carga
• Controle CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Automação: Trocador automático de ferramentas (ATC), medição automática de ferramenta, carregamento/descarregamento automático
• Assistência de precisão: Interferômetro a laser, compensação térmica, retorno por escala linear
• Controle de vibração: Controle ativo de vibração, compensação inteligente
• Segurança: Enclausuramento completo, botão de emergência

Caso de aplicação

• Cliente: Fabricante de moldes de precisão (Coreia do Sul)
• Peça: Cavidades de moldes complexas e peças metálicas
• Configuração: VMC650 com trocador automático de ferramentas e transportador de cavacos
• Resultados: Tolerâncias de ±0,005 mm em cavidades complexas; tempo de usinagem reduzido ~20% devido a corte em alta velocidade e deslocamentos rápidos; melhor acabamento superficial e menor desgaste de ferramentas; desbaste e acabamento em uma única fixação.
• Feedback do cliente: Aumento de produtividade e precisão, fluxo de trabalho simplificado.

Especificações do produto

• Tamanho da mesa: 900 × 400 mm
• Carga máxima da mesa: 350 kg
• Distância centro do spindle – coluna: 476 mm
• Distância face do spindle – mesa: 100–600 mm
• Velocidade do spindle: 8.000 rpm
• Spindle: BT40
• Potência do spindle: 5,5 / 7,5 kW
• Potência servomotores (X/Y/Z): 2,6 / 2,6 / 2,8 kW
• Tipo de guias: Trilho linear
• Ranhuras em T: 3 × 18 × 125 mm
• Repetibilidade: ±0,004 mm
• Magazine de ferramentas: Bucket / Disc, capacidade 16 ferramentas
• Peso máximo da ferramenta: 7 kg
• Comprimento máximo da ferramenta: 250 / 300 mm
• Capacidade elétrica: 10 kVA
• Dimensões da máquina (C×L×A): 2300 × 2000 × 2300 mm
• Peso líquido aprox.: 4.500 kg
