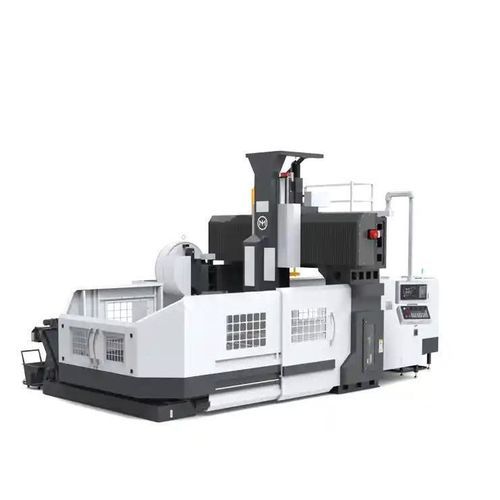

Furadeira-fresadora CNC XH1516

tipo pórticode 3 eixospara perfis estruturais metálicos

Visão geral
A série XH1516/XH1625 é um centro de usinagem portal de alta rigidez projetado para perfuração pesada, fresamento e usinagem complexa de grandes componentes. Conta com fuso de cabeça dentada de dupla velocidade com refrigeração através do fuso, compatibilidade com mesa rotativa CNC e trocador automático de ferramentas (ATC) rápido, fornecendo precisão, rigidez e produtividade para grandes chapas, moldes e peças estruturais.

Parâmetros técnicos principais

• Curso do eixo X: 1600 mm
• Curso do eixo Y: 1500 mm
• Curso do eixo Z: 750/500 mm
• Velocidade do fuso: 6000 / 3000 rpm (dupla velocidade)

Principais características

• Grande alcance de deslocamento – 1600 mm (X), 1500 mm (Y), 750/500 mm (Z) para suportar uma ampla variedade de peças de grande porte.
• Estrutura de alta rigidez – design portal com ponte fixa para rigidez superior e amortecimento de vibrações na usinagem de peças pesadas.
• Opções de fuso – fuso de cabeça dentada de dupla velocidade adequado para fresamento em alta velocidade e usinagem pesada com alto torque (6000 rpm / 3000 rpm).
• Capacidade para trabalho pesado – construção robusta para manusear peças grandes e complexas com deformação mínima.
• Controle CNC otimizado – compatível com sistemas CNC de alto desempenho para fresamento e perfuração precisos (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.).

Configurações recomendadas

• Fusos: rolamentos de alta precisão (SKF, NSK); opções: alta velocidade, refrigerado a ar ou a água.
• Sistema de controle CNC: FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (escolha do cliente).
• Fixações: placa magnética, fixação em V, dispositivos de fixação em mesa fixa.
• Sistema de acionamento: acionamento por servomotor, acionamento por motor linear ou sistemas de duplo acionamento.
• Sistema de ferramentas: magazine em corrente para 40 ferramentas, magazine para 24 ferramentas, sistemas automáticos de troca de cabeçote.
• Sistema de refrigeração: refrigeração de alta pressão, refrigeração incorporada, nebulização, alimentação automática de fluido de corte.
• Opções auxiliares: transportador de cavacos tipo rosca, transportador de correia magnética articulada, carregador portal, sonda Renishaw OMP60, aferidor de ferramentas Renishaw TS27R.

Exemplo de aplicação

• Cliente: Fabricante aeroespacial (EUA)
• Casos de uso: Usinagem de grandes componentes aeroespaciais de alta precisão
• Configuração típica: XH1520 configurado com trocador automático de ferramentas, fuso de alta velocidade e sistema de refrigeração
• Resultados alcançados: Precisão dimensional mantida dentro de ±0.003 mm; acabamento superficial melhorado para Ra ≤ 1.5 μm; tempo de ciclo de produção reduzido em 18%

Notas funcionais / Perguntas frequentes (apenas produto)

• O portal de perfuração e fresamento integra alta capacidade de furação e elevado torque de fresagem, permitindo múltiplos processos (perfuração, roscagem, desbaste/acabamento) numa só preparação.
• A estrutura padrão inclui ponte fixa de alta rigidez, cabeçote móvel (eixo Z), fusos acionados por servomotor e trocadores automáticos de ferramentas e cabeças multi-fuso opcionais.
• A precisão é garantida por fundições Meehanite, calibração a laser, balanceamento dinâmico do fuso e testes de usinagem em carga total antes da entrega.

Especificações técnicas

• Modelo / Série: XH1516 / XH1625 Series
• Estrutura: ponte fixa em formato portal, fundição de alta rigidez
• Deslocamentos: X 1600 mm; Y 1500 mm; Z 750/500 mm
• Fuso: fuso de cabeça dentada de dupla velocidade (6000 rpm / 3000 rpm); opções para fusos de alta velocidade ou alto torque; refrigeração através do fuso
• Ferramentas: ATC rápido; magazines opcionais de 24/40 ferramentas; sistema automático de troca de cabeçote
• Compatibilidade CNC: FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (selecionável)
• Refrigeração / Gestão de cavacos: refrigeração de alta pressão, nebulização, alimentação automática de fluido de corte; transportadores de cavacos tipo rosca ou correia magnética
• Metrologia & Automação opcionais: mesa rotativa CNC, sonda Renishaw OMP60, aferidor Renishaw TS27R, carregador portal
• Aplicações típicas: grandes placas estruturais, moldes, bases de máquinas, flanges de torres eólicas, placas de pontes, componentes ferroviários, peças aeroespaciais
