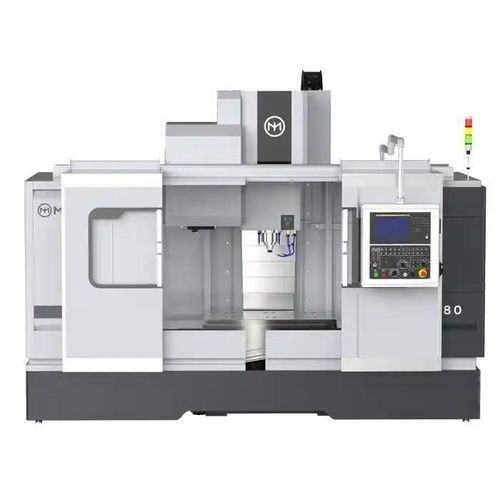

Centro de usinagem de 3 eixos VMC 1580

verticalpara açopara alumínio

Visão geral
O VMC 1580 é um centro de usinagem vertical CNC de alta velocidade projetado para componentes de médio a grande porte. Oferece deslocamentos X/Y/Z de 1500 × 800 × 700 mm e é adequado para usinar matrizes grandes, placas estruturais, quadros de alumínio e peças de máquinas. Altas velocidades de avanço e deslocamento reduzem tempos não produtivos na produção.

Desempenho em destaque

• Deslocamento rápido: 20 m/min (X/Y), 16 m/min (Z)
• Velocidade máxima de avanço: 10.000 mm/min
• Mesa e suportes dimensionados para grandes peças e dispositivos de fixação pesados

Características principais

• Deslocamentos amplos (1500×800×700 mm): Suporta grandes moldes, peças em placa e conjuntos.
• Velocidades de deslocamento muito rápidas: X/Y 20 m/min · Z 16 m/min para minimizar tempos mortos.
• Alta capacidade de avanço (10.000 mm/min): Usinagem eficiente em desbaste e acabamento de alumínio, aço e materiais de engenharia.
• Estrutura em ferro fundido de grande massa: Base e coluna rígidas que absorvem vibrações para maior precisão dimensional.
• Sistema de ferramentas flexível: Opções de trocador automático (típico 24–40 ferramentas) para usinagens multi-etapa em uma única fixação.

Configurações recomendadas

• Sistema de fuso: Fusos de alta precisão (SKF, NSK), opções de fuso com refrigeração central.
• Sistema de avanço: Motores servo ou passo a passo, guias lineares e parafusos de esferas.
• Sistema de refrigeração: Bomba centrífuga ou de vibração; compatível com fluidos solúveis em água e à base de óleo.
• Controle CNC: Compatível com FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Medição & monitoramento: Escalas lineares Heidenhain, sondas Renishaw (OMP60/TS27R), detecção de ruptura de ferramenta.
• Outras opções: Transportador de cavacos, coletor de névoa de óleo, resfriador de óleo, tanque de refrigerante, braço robótico multiarticulado.

Caso de aplicação (exemplo)

• Peça: Base de molde em liga de alumínio 1420 × 780 × 90 mm.
• Configuração: VMC 1580 com fuso 10.000 rpm, 30T ATC, controlador Siemens.
• Resultados: Desbaste e acabamento em uma única fixação; rugosidade Ra ≤ 1,2 μm; planaridade dentro de 0,01 mm; tempo de ciclo reduzido em ~27% e menor acabamento manual.

Especificações do produto (seleção)

• Tamanho da mesa: 1700×800 mm
• Carga máxima da mesa: 1500 kg
• Deslocamentos X/Y/Z: 1500 × 800 × 700 mm
• Distância centro do fuso à coluna: 871 mm
• Distância face do fuso à superfície da mesa: 150–900 mm
• Velocidade máxima de avanço: 10.000 mm/min
• Deslocamento rápido máximo: 20 / 20 / 16 m/min
• Velocidade do fuso: 6000 r/min (VMC1580)
• Conicidade do fuso: BT50
• Potência do fuso: 15/18 kW
• Potência motores servo X/Y/Z: 4,5/4,5/4,5 kW
• Tipo de guia: Two lines and one hard guide
• Ranhuras em T: 5-22×145 mm
• Precisão de repetição: ±0,005 mm
• Magazine de ferramentas: Tipo disco, tip. 24 ferramentas (configurável)
• Comprimento máximo da ferramenta: 300 mm
• Capacidade elétrica: 30 kVA
• Dimensões da máquina (C×L×A): 4260×3545×3200 mm
• Peso líquido (aprox): 12.000 kg

Especificações técnicas

• Modelo: VMC 1580
• Deslocamentos X/Y/Z: 1500 × 800 × 700 mm
• Velocidade máxima de avanço: 10.000 mm/min
• Deslocamento rápido (X/Y/Z): 20 / 20 / 16 m/min
• Velocidade do fuso: 6000 r/min
• Conicidade do fuso: BT50
• Potência do fuso: 15/18 kW
• Carga máxima da mesa: 1500 kg
• Precisão de repetição: ±0,005 mm
• Magazine de ferramentas: Tipo disco, tip. 24 ferramentas (configurável)
• Opções típicas: Escalas Heidenhain, sondas Renishaw, transportador de cavacos, coletor de névoa de óleo, tanque de refrigerante
