Motor de torque síncrono CWFL03820-01430NW48-S000

trifásico48 Vde ímãs permanentes

Visão geral do produto

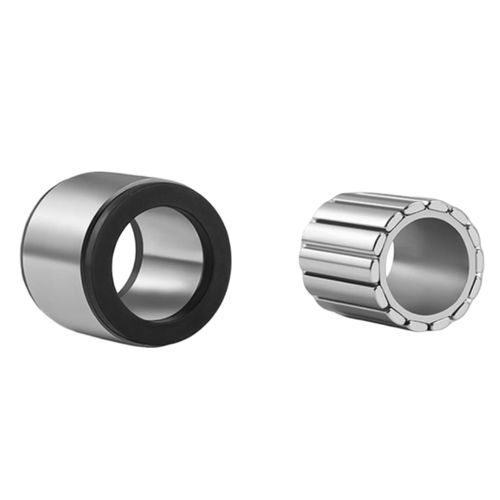

O CWFL03820-01430NW48-S000 é um kit de motor de torque sem encapsulamento compacto de φ37,5 mm, fornecido com estator e rotor separados para integração direta na estrutura do equipamento. Desenvolvido para aplicações direct-drive com ocupação de espaço reduzida, fornece torque nominal de 0,14 N·m e torque de pico de 0,42 N·m até 3000 RPM em alimentação 48 VDC. O PMSM de 8 polos e 3 fases com FEM senoidal é otimizado para controlo servo FOC. Isolamento Classe F (155 °C) assegura operação fiável em ambientes industriais exigentes, como juntas de robôs colaborativos, atuadores gimbal e mesas rotativas de precisão.

Destaques

• Kit sem carcaça: estator + rotor para montagem direta na estrutura do equipamento
• Ø37,5 mm diâmetro exterior do estator — o menor da série CWFL para designs de juntas compactas
• Torque nominal 0,14 N·m / torque de pico 0,42 N·m a 3000 RPM (48 VDC)
• PMSM 8 polos 3 fases com FEM senoidal para controlo FOC suave
• Isolamento Classe F (155 °C); sensores Hall e de temperatura opcionais
• Personalizável: espessura do pacote do estator, diâmetro do furo, bobinagem; sem MOQ

Especificações rápidas
Modelo: CWFL03820-01430NW48-S000
Tensão nominal: 48 VDC
Torque nominal: 0,14 N·m
Torque de pico: 0,42 N·m
Velocidade nominal: 3000 RPM
Potência nominal: 44 W
Stator OD: φ37,5 mm
Peso: 0,13 kg

Especificações elétricas (48 VDC)
Tensão nominal: 48 VDC
Corrente nominal: 1,4 A
Corrente de pico (instantânea): 4,2 A
Potência de saída nominal: 44 W
Back-EMF (Ke): 7 Vrms/krpm
Constante de torque (Kt): 0,1007 N·m/A
Polos: 8
Inércia do rotor: 2,57 × 10⁻⁶ kg·m²
Classe de isolamento: F (155 °C)

Parâmetros dimensionais
Comprimento do pacote do estator (Ls): 19,6 mm
Comprimento do rotor (Lr): 22,6 mm
Stator OD (ØD): 37,5 mm
Diâmetro do furo (Ød, H7): 12 mm
ØA min: 23,6 mm
ØB max: 34,5 mm
ØC max (ambas as extremidades): 36,5 mm
E max: 5,5 mm
F max: 9,5 mm

Fiação e opções de sensores
Condutores de alimentação: 3 fios (U/V/W), L = 200 mm, isolamento TEFLON; U — Vermelho, V — Branco, W — Preto
Sensor Hall (opcional): 5 fios — Vcc, GND, HA (Verde), HB (Azul), HC (Branco); L = 200 mm, TEFLON
Sensor de temperatura (opcional): 2 fios — + (Laranja), − (Amarelo); L = 200 mm, TEFLON
Rolamento: não incluído — a estrutura do hospedeiro fornece o suporte

Configurações de tensão disponíveis
12 VDC: CWFL03820-01430NW12-S000 — 5,1 A nominal, 15,4 A pico, Ke = 1,9 Vrms/krpm, Kt = 0,0273 N·m/A
24 VDC: CWFL03820-01430NW24-S000 — 2,7 A nominal, 8,1 A pico, Ke = 3,6 Vrms/krpm, Kt = 0,0518 N·m/A
48 VDC: CWFL03820-01430NW48-S000 — 1,4 A nominal, 4,2 A pico, Ke = 7 Vrms/krpm, Kt = 0,1007 N·m/A
Personalização: espessura do pacote, diâmetro do furo, bobinagem e tipo de sensor configuráveis sob pedido

Figuras
Desenho dimensional e curvas de torque-velocidade fornecidos nas imagens do produto.

Especificações técnicas

• Série: CWFL φ37,5 mm
• Modelo: CWFL03820-01430NW48-S000
• Tensão nominal: 48 VDC
• Torque nominal: 0,14 N·m
• Torque de pico: 0,42 N·m
• Velocidade nominal: 3000 RPM
• Potência nominal: 44 W
• Corrente nominal: 1,4 A; Corrente pico: 4,2 A
• Ke: 7 Vrms/krpm; Kt: 0,1007 N·m/A
• Polos: 8; Inércia do rotor: 2,57 × 10⁻⁶ kg·m²
• Classe de isolamento: F (155 °C)
• Stator OD: 37,5 mm; Diâmetro do furo (H7): 12 mm
• Peso: 0,13 kg
• Intervalo de funcionamento: −20 °C a +40 °C; Humidade ≤ 90% RH
• Sensores opcionais: Hall (5 fios), Temperatura (2 fios)
