Motor de torque síncrono CWFL13226-35030NW48-S000

trifásico48 Vde ímãs permanentes

Visão geral

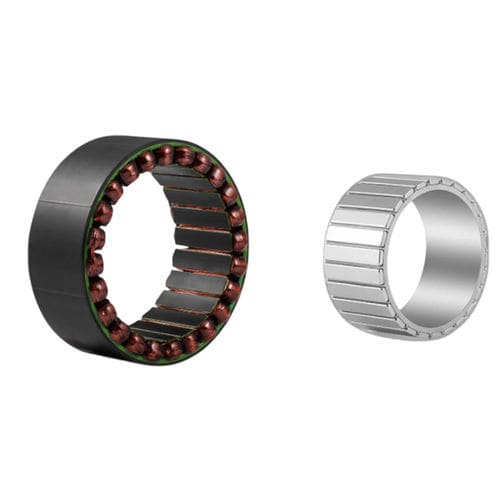

O CWFL13226-35030NW48-S000 é o maior modelo da série CWFL — um kit de motor de torque sem estrutura de φ132 mm que entrega 3,50 N·m de torque nominal e 10,50 N·m de pico a 3000 rpm em 48 VDC. O projeto PMSM trifásico de 16 polos fornece torque muito alto para aplicações de acionamento direto exigentes, incluindo juntas de base de robôs industriais, mesas rotativas pesadas e grandes propulsores subaquáticos.

Destaques

• Ø externo do estator φ132 mm — o maior da série CWFL para torque máximo
• 3,50 N·m nominal / 10,50 N·m pico a 3000 rpm em 48 VDC
• PMSM trifásico de 16 polos com FEM senoidal para controlo FOC suave
• Isolamento classe F (155 °C); sensor Hall e sensor de temperatura opcionais
• Pilha de estator, diâmetro do furo e enrolamento personalizados — sem MOQ

Especificações rápidas
Tensão nominal | 48 VDC
Torque nominal | 3,50 N·m
Torque de pico | 10,50 N·m
Velocidade nominal | 3000 rpm
Potência nominal | 1099 W
Ø estator | φ132 mm

Especificações elétricas (48 VDC)
Parâmetro | Valor
Modelo | CWFL13226-35030NW48-S000
Tensão nominal | 48 VDC
Corrente nominal | 32,9 A
Corrente de pico (instantânea) | 98,7 A
Potência de saída nominal | 1099 W
Velocidade nominal | 3000 rpm
Torque nominal | 3,50 N·m
Torque de pico (instantâneo) | 10,50 N·m
Constante FEM (Ke) | 7,4 Vrms/krpm
Constante de torque (Kt) | 0,1064 N·m/A
Inércia do rotor | 5,18 × 10⁻⁴ kg·m²
Pólos | 16
Classe de isolamento | F (155 °C)
Peso | 2,1 kg
Ambiente de operação | −20 °C a +40 °C; Umidade ≤ 90% RH

Parâmetros dimensionais
Parâmetro | Valor
Ls (comprimento do pacote do estator) | 25,9 mm
Lr (comprimento do rotor) | 28,9 mm
ØD (Ø estator) | 132 mm
Ød (diâmetro do furo, H7) | 57 mm
ØA min | 81 mm
ØB max | 124,8 mm
ØC max (ambas as extremidades) | 129 mm
E max | 8 mm
F max | 12 mm

Fiação & opções de sensores
Parâmetro | Valor
Condutores de alimentação | 3 fios (U/V/W), L = 200 mm, isolamento TEFLON; U — Vermelho, V — Branco, W — Preto
Sensor Hall (opcional) | 5 fios: Vcc, GND, HA (Verde), HB (Azul), HC (Branco) — L = 200 mm, TEFLON
Sensor de temperatura (opcional) | 2 fios: + (Laranja), − (Amarelo) — L = 200 mm, TEFLON
Rolamento | Não incluído — estrutura hospedeira fornece o rolamento

Configurações de tensão disponíveis
48 VDC | CWFL13226-35030NW48-S000: 32,9 A nominal, 98,7 A pico, Ke = 7,4 Vrms/krpm, Kt = 0,1064 N·m/A
60 VDC | CWFL13226-35030NW60-S000: parâmetros de enrolamento não listados
72 VDC | CWFL13226-35030NW72-S000: parâmetros de enrolamento não listados
Personalizado | Espessura do pacote, diâmetro do furo, enrolamento, tipo de sensor — parâmetros configuráveis (não listados)

Desenho dimensional & gráficos de desempenho
Desenho dimensional e curvas par‑velocidade são fornecidos como imagens do produto para integração mecânica e avaliação de desempenho (imagens mostram layout, dimensões de montagem e curvas par‑velocidade).

Especificações técnicas

• Série: CWFL φ132 mm
• Modelo (exemplo): CWFL13226-35030NW48-S000
• Tensão nominal: 48 VDC
• Torque nominal: 3,50 N·m
• Torque de pico: 10,50 N·m
• Velocidade nominal: 3000 rpm
• Potência de saída nominal: 1099 W
• Constante FEM (Ke): 7,4 Vrms/krpm
• Constante de torque (Kt): 0,1064 N·m/A
• Pólos: 16
• Inércia do rotor: 5,18 × 10⁻⁴ kg·m²
• Classe de isolamento: F (155 °C)
• Peso: 2,1 kg
• Ø estator: φ132 mm
• Diâmetro do furo (H7): 57 mm
• Ambiente de operação: −20 °C a +40 °C; Umidade ≤ 90% RH
• Fiação: 3 condutores de potência (U/V/W) TEFLON; sensores Hall e de temperatura opcionais
