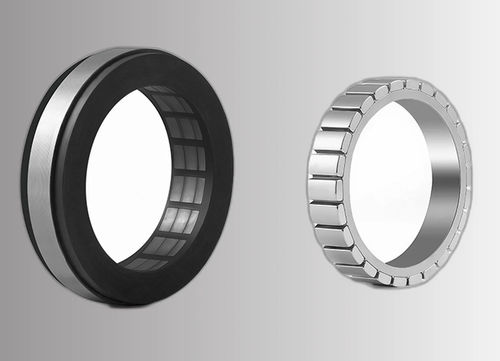

Motor de torque síncrono CWFL10413-15030NW48-S000

trifásico48 Vde ímãs permanentes

Visão geral do produto
O CWFL10413-15030NW48-S000 é um kit de motor de torque sem estrutura φ104 mm da série A, com pilha de estator fina de 13 mm e diâmetro interno de 45 mm (H7). A grande abertura central permite encaminhar chicotes de cabos, linhas pneumáticas ou codificadores de eixo oco através da junta sem aumentar o comprimento axial. O PMSM trifásico de 16 polos fornece 1,50 N·m nominal e 4,50 N·m de pico a 3000 RPM em 48 VDC, oferecendo torque muito suave em baixa velocidade adequado para ombros de robôs colaborativos, mesas rotativas de eixo oco e eixos de pórtico industriais.

DESTAQUES

• Ø exterior do estator φ104 mm, pilha fina 13 mm (série A) para projetos com restrição axial
• 1,50 N·m nominal / 4,50 N·m pico a 3000 RPM em 48 VDC
• PMSM 16 polos 3 fases para operação muito suave em baixa velocidade
• Isolamento classe F (155 °C); sensor Hall e sensor de temperatura opcionais
• Pilha do estator, diâmetro interno e bobinamento personalizáveis sem MOQ

Resumo
Tensão nominal — 48 VDC
Torque nominal — 1,50 N·m
Torque de pico — 4,50 N·m
Velocidade nominal — 3000 RPM
Potência nominal — 471 W
Ø estator — φ104 mm

Especificações elétricas (48 VDC)
Modelo — CWFL10413-15030NW48-S000
Tensão nominal — 48 VDC
Corrente nominal — 14,1 A
Corrente de pico (instantânea) — 42,3 A
Potência de saída nominal — 471 W
Velocidade nominal — 3000 RPM
Torque nominal — 1,50 N·m
Torque de pico (instantâneo) — 4,50 N·m
Constante Back-EMF (Ke) — 7,4 Vrms/krpm
Constante de torque (Kt) — 0,1064 N·m/A
Inércia do rotor — 9,61 × 10⁻⁵ kg·m²
Pólos — 16
Classe de isolamento — F (155 °C)
Peso — 0,71 kg
Ambiente de operação — −20 °C a +40 °C; Umidade ≤ 90 % RH

Parâmetros dimensionais
Ls (comprimento da pilha do estator) — 12,6 mm
Lr (comprimento do rotor) — 15,6 mm
ØD (Ø exterior do estator) — 104 mm
Ød (diâmetro interno, H7) — 45 mm
ØA min — 63,3 mm
ØB max — 98,6 mm
ØC max (ambas as extremidades) — 102 mm
E max — 7 mm
F max — 11 mm

Fiação e opções de sensores
Condutores de alimentação — 3 fios (U/V/W), L = 200 mm, isolamento TEFLON; U = Vermelho, V = Branco, W = Preto
Sensor Hall (opcional) — 5 fios: Vcc, GND, HA (Verde), HB (Azul), HC (Branco) — L = 200 mm, TEFLON
Sensor de temperatura (opcional) — 2 fios: + (Laranja), − (Amarelo) — L = 200 mm, TEFLON
Rolamento — Não incluído; o rolamento deve ser fornecido pela estrutura hospedeira

Configurações de tensão disponíveis
36 VDC — CWFL10413-15030NW36-S000: parâmetros de bobina 36 V disponíveis mediante solicitação
48 VDC — CWFL10413-15030NW48-S000: 14,1 A nominal, 42,3 A pico, Ke = 7,4 Vrms/krpm, Kt = 0,1064 N·m/A
60 VDC — CWFL10413-15030NW60-S000: parâmetros de bobina 60 V disponíveis mediante solicitação
Personalizado — Espessura da pilha, diâmetro do orifício, bobinamento e opções de sensor configuráveis conforme a aplicação

Desenho dimensional
Desenho dimensional e imagens do produto disponíveis mediante solicitação (desenho mecânico e curva torque-velocidade).

Especificações técnicas

• Modelo: CWFL10413-15030NW48-S000
• Série: CWFL φ104 mm-A (Pilha fina)
• Tensão nominal: 48 VDC
• Torque nominal: 1,50 N·m
• Torque de pico: 4,50 N·m
• Velocidade nominal: 3000 RPM
• Potência nominal: 471 W
• Ø estator: 104 mm
• Diâmetro interno (Ød): 45 mm (H7)
• Pólos: 16
• Classe de isolamento: F (155 °C)
• Peso: 0,71 kg
• Corrente nominal: 14,1 A; Corrente pico: 42,3 A
• Back-EMF (Ke): 7,4 Vrms/krpm
• Constante de torque (Kt): 0,1064 N·m/A
• Inércia do rotor: 9,61 × 10⁻⁵ kg·m²
• Ambiente: −20 °C a +40 °C; Umidade ≤ 90 % RH
• Condutores de potência: 3 fios U/V/W, 200 mm, TEFLON
• Sensor Hall: opcional (5 fios)
• Sensor de temperatura: opcional (2 fios)
• Rolamento: não incluído
