Motor de torque síncrono CWFL05720-05530NW48-S000

trifásico48 Vde ímãs permanentes

Visão geral do produto

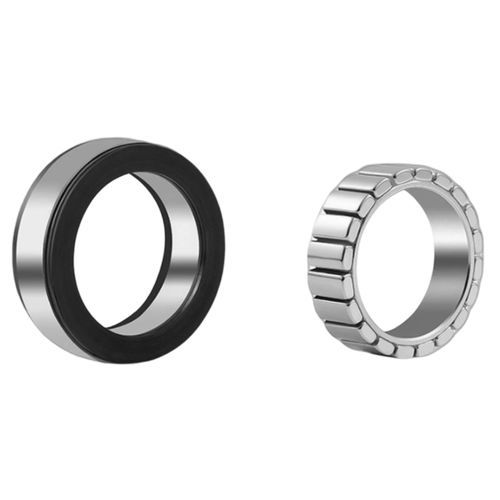

O CWFL05720-05530NW48-S000 é um kit motor de torque sem estrutura φ57 mm que entrega 0,55 N·m de torque nominal e 1,65 N·m de torque de pico a 3000 RPM em 48 VDC. O projeto PMSM trifásico de 10 polos equilibra densidade de torque e resposta dinâmica, adequado para juntas de cotovelo de robôs colaborativos, atuadores de gimbal e eixos rotativos de precisão.

DESTAQUES

• Ø estator φ57 mm para aplicações de torque de gama média
• 0,55 N·m nominal / 1,65 N·m pico a 3000 RPM em 48 VDC
• PMSM 10 polos 3 fases com FEM senoidal para controle FOC suave
• Classe de isolamento F (155 °C); sensor Hall e sensor de temperatura opcionais
• Pacote de estator, diâmetro de furo e enrolamento personalizados — sem MOQ

Especificações rápidas
Tensão nominal — 48 VDC
Torque nominal — 0,55 N·m
Torque de pico — 1,65 N·m
Velocidade nominal — 3000 RPM
Potência nominal — 173 W
Ø estator — φ57 mm

Especificações elétricas (48 VDC)
Parâmetro — Valor
Modelo — CWFL05720-05530NW48-S000
Tensão nominal — 48 VDC
Corrente nominal — 5,3 A
Corrente de pico (instantânea) — 15,9 A
Potência de saída nominal — 173 W
Velocidade nominal — 3000 RPM
Torque nominal — 0,55 N·m
Torque de pico (instantâneo) — 1,65 N·m
Constante de FEM (Ke) — 7,2 Vrms/krpm
Constante de torque (Kt) — 0,1036 N·m/A
Inércia do rotor — 4,76 × 10⁻⁶ kg·m²
Pólos — 10
Classe de isolamento — F (155 °C)
Peso — 0,28 kg
Ambiente de operação — −20 °C a +40 °C; Umidade ≤ 90% RH

Parâmetros dimensionais
Parâmetro — Valor
Ls (comprimento do núcleo do estator) — 19,6 mm
Lr (comprimento do rotor) — 22,6 mm
ØD (Ø estator) — 57 mm
Ød (Diâmetro do furo, H7) — 20 mm
ØA min — 33,4 mm
ØB max — 53,5 mm
ØC max (ambas as extremidades) — 56 mm
E max — 5,9 mm
F max — 9,9 mm

Opções de fiação e sensores
Parâmetro — Valor
Condutores de potência — 3 fios (U/V/W), L = 200 mm, isolamento TEFLON; U — Vermelho, V — Branco, W — Preto
Sensor Hall (opcional) — 5 fios: Vcc, GND, HA (Verde), HB (Azul), HC (Branco) — L = 200 mm, TEFLON
Sensor de temperatura (opcional) — 2 fios: + (Laranja), − (Amarelo) — L = 200 mm, TEFLON
Rolamento — Não incluído — a estrutura hospedeira fornece o suporte

Configurações de tensão disponíveis
12 VDC — CWFL05720-05530NW12-S000: parâmetros de enrolamento 12 V disponíveis
24 VDC — CWFL05720-05530NW24-S000: parâmetros de enrolamento 24 V disponíveis
48 VDC — CWFL05720-05530NW48-S000: 5,3 A nominal, 15,9 A pico, Ke = 7,2 Vrms/krpm, Kt = 0,1036 N·m/A

Desenhos e gráficos de desempenho
Desenho dimensional e curvas torque-velocidade são fornecidos para integração mecânica e referência de desempenho.

Especificações técnicas

• Modelo: CWFL05720-05530NW48-S000
• Série: CWFL φ57mm
• Tensão nominal: 48 VDC
• Torque nominal: 0,55 N·m
• Torque de pico: 1,65 N·m
• Velocidade nominal: 3000 RPM
• Potência nominal: 173 W
• Corrente nominal: 5,3 A (config 48 V)
• Corrente de pico (instantânea): 15,9 A
• Constante FEM Ke: 7,2 Vrms/krpm
• Constante de torque Kt: 0,1036 N·m/A
• Pólos: 10 (PMSM 10 polos 3 fases)
• Inércia do rotor: 4,76 × 10⁻⁶ kg·m²
• Ø estator: 57 mm
• Diâmetro do furo (Ød, H7): 20 mm
• Comprimento do núcleo do estator (Ls): 19,6 mm; Comprimento do rotor (Lr): 22,6 mm
• Peso: 0,28 kg
• Classe de isolamento: F (155 °C)
• Sensores opcionais: sensor Hall (5 fios), sensor de temperatura (2 fios)
• Condutores de potência: U/V/W, TEFLON, 200 mm
• Ambiente de operação: −20 °C a +40 °C; Umidade ≤ 90% RH
