Motor de torque sem escovas CWFL07613-08530NW48-S000

síncronotrifásico48 V

Visão geral

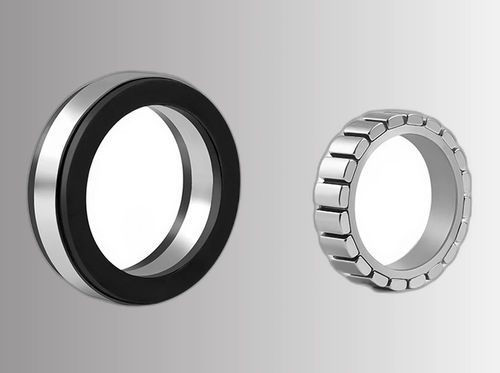

O CWFL07613-08530NW48-S000 é um kit de motor de torque sem carcaça φ76 mm da série A, com pacote de estator fino de 13 mm e diâmetro interno amplo de 38 mm. O grande orifício central permite o encaminhamento de feixes de cabos, linhas pneumáticas ou fibras ópticas através do eixo de rotação sem aumento do diâmetro externo. O PMSM trifásico de 16 polos fornece 0,85 N·m nominal e 2,55 N·m de pico a 3000 RPM em 48 VDC, oferecendo torque muito suave em baixa velocidade para punhos de robôs colaborativos, mesas rotativas de eixo oco e pórticos de imagem médica compactos.

Destaques

• Ø do estator φ76 mm com pacote fino de 13 mm (série A) para projetos com restrição axial
• 0,85 N·m nominal / 2,55 N·m pico @ 3000 RPM em 48 VDC
• PMSM de 16 polos para operação suave em baixa velocidade
• Isolamento Classe F (155 °C); sensores Hall e de temperatura opcionais
• Pacote, diâmetro interno e enrolamento personalizáveis sem quantidade mínima

Especificações rápidas
Tensão nominal — 48 VDC
Torque nominal — 0,85 N·m
Torque de pico — 2,55 N·m
Velocidade nominal — 3000 RPM
Potência nominal — 267 W
Ø do estator — φ76 mm

Especificações elétricas (48 VDC)
Modelo — CWFL07613-08530NW48-S000
Tensão nominal — 48 VDC
Corrente nominal — 7,8 A
Corrente de pico (instantânea) — 23,3 A
Potência de saída nominal — 267 W
Velocidade nominal — 3000 RPM
Torque nominal — 0,85 N·m
Torque de pico (instantâneo) — 2,55 N·m
Constante Back-EMF (Ke) — 7,6 Vrms/krpm
Constante de torque (Kt) — 0,1093 N·m/A
Inércia do rotor — 3,54 × 10⁻⁵ kg·m²
Polos — 16
Classe de isolamento — F (155 °C)
Peso — 0,33 kg
Ambiente de operação — −20 °C a +40 °C; Umidade ≤ 90% RH

Parâmetros dimensionais
Ls (comprimento do pacote do estator) — 12,6 mm
Lr (comprimento do rotor) — 15,6 mm
ØD (Ø do estator) — 76 mm
Ød (diâmetro do furo, H7) — 38 mm
ØA min — 51,2 mm
ØB max — 72,6 mm
ØC max (ambas extremidades) — 75 mm
E max — 6 mm
F max — 10 mm

Fiação e opções de sensor
Condutores de alimentação — 3 fios (U/V/W), L = 200 mm, isolamento TEFLON; U — Vermelho, V — Branco, W — Preto
Sensor Hall (opcional) — 5 fios: Vcc, GND, HA (Verde), HB (Azul), HC (Branco) — L = 200 mm, TEFLON
Sensor de temperatura (opcional) — 2 fios: + (Laranja), − (Amarelo) — L = 200 mm, TEFLON
Rolamento — Não incluído; estrutura anfitriã fornece o rolamento

Configurações de tensão disponíveis
24 VDC — parâmetros de enrolamento não especificados para esta listagem
36 VDC — parâmetros de enrolamento não especificados para esta listagem
48 VDC — CWFL07613-08530NW48-S000: 7,8 A nominal, 23,3 A pico, Ke = 7,6 Vrms/krpm, Kt = 0,1093 N·m/A
Personalizado — espessura do pacote, diâmetro interno, enrolamento e tipo de sensor personalizáveis; parâmetros variam

Características / Especificações técnicas

• Série — CWFL φ76mm-A (Pacote fino)
• Exemplo de modelo — CWFL07613-08530NW48-S000
• Ø do estator — 76 mm
• Diâmetro do furo (H7) — 38 mm
• Comprimento do pacote do estator (Ls) — 12,6 mm
• Comprimento do rotor (Lr) — 15,6 mm
• Tensão nominal — 48 VDC
• Corrente nominal — 7,8 A
• Corrente de pico — 23,3 A
• Torque nominal — 0,85 N·m
• Torque de pico — 2,55 N·m
• Velocidade nominal — 3000 RPM
• Potência nominal — 267 W
• Constante de torque (Kt) — 0,1093 N·m/A
• Constante Back-EMF (Ke) — 7,6 Vrms/krpm
• Polos — 16
• Inércia do rotor — 3,54 × 10⁻⁵ kg·m²
• Classe de isolamento — F (155 °C)
• Peso — 0,33 kg
• Temperatura de operação — −20 °C a +40 °C; Umidade ≤ 90% RH
