Prensa-cabo de blindagem CEM OMBT 01
em latão niqueladoem aço inoxidávelem borracha nitrílica NBR

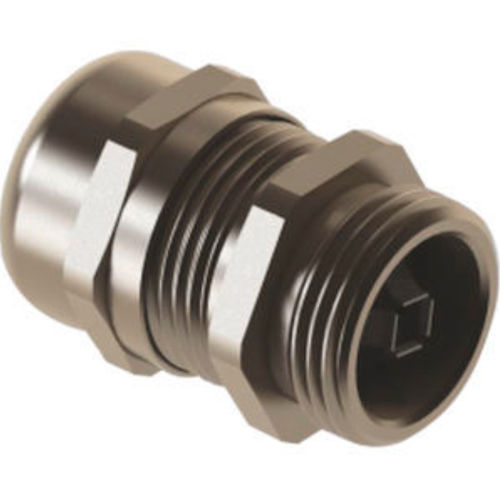

Prensa-cabo de blindagem CEM - OMBT 01 - ORTAC - em latão niquelado / em aço inoxidável / em borracha nitrílica NBR
Prensa-cabo de blindagem CEM - OMBT 01 - ORTAC - em latão niquelado / em aço inoxidável / em borracha nitrílica NBR
Prensa-cabo de blindagem CEM - OMBT 01 - ORTAC - em latão niquelado / em aço inoxidável / em borracha nitrílica NBR - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da ORTAC

Características

Material
em Poliamida 6, em borracha nitrílica NBR, em latão niquelado, em aço inoxidável
Nível de proteção
de blindagem CEM, IP68
Outras características
com rosca PG, métrico
Diâmetro do cabo

MÁX: 70 mm
(2,76 in)

MÍN: 3 mm
(0,12 in)

Faixa de aperto

MÁX: 70 mm
(2,8 in)

MÍN: 3 mm
(0,1 in)

Temperatura de serviço

MÁX: 150 °C
(302 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Produto
Entradas de cabo metálicas EMC da série OMBT/OPBT projetadas para garantir continuidade EMC e vedação de cabos com blindagem. Disponíveis em roscas métricas (EN 60423) e PG (DIN 40430) para invólucros industriais com proteção IP68.

Materiais e componentes
  • Porca de tampa: Latão niquelado
  • Inserto de aperto: Poliamida PA6 V2
  • Anel de vedação: TPV
  • Mola EMC: AISI 301
  • Corpo da prensa-cabo: Latão niquelado
  • O-ring: NBR
  • Rosca de conexão: Métrica (EN 60423) / PG (DIN 40430)


Propriedades
  • Fácil de montar
  • Para cabos com blindagem (continuidade EMC)
  • Aplicável a cabos com ou sem capa interna
  • Alta condutividade para manter a continuidade de blindagem


Dados técnicos
AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
M 12 x 1,5 | OMBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
M 16 x 1,5 | OMBT 02 | 23 | 7 | 19 | 17 | 4 - 8
M 20 x 1,5 | OMBT 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMBT 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMBT 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMBT 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMBT 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMBT 08 | 48 | 14 | 70 | 65 | 33 - 44
M 75 x 1,5 | OMBT 18 | 58 | 20 | 90 | 90 | 50 - 63
M 90 x 2,0 | OMBT 19 | 61 | 20 | 100 | 100 | 60 - 70

PG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
PG 7 | OPBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
PG 9 | OPBT 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPBT 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPBT 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPBT 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPBT 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPBT 07 | 43 | 8 | 41 | 41 | 18 - 25
PG 36 | OPBT 08 | 47 | 9 | 50 | 50 | 22 - 32
PG 42 | OPBT 09 | 48 | 12 | 60 | 60 | 30 - 38
PG 48 | OPBT 10 | 52 | 14 | 65 | 65 | 33 - 44

Especificações técnicas
  • Porca de tampa: Latão niquelado
  • Inserto de aperto: Poliamida PA6 V2
  • Anel de vedação: TPV
  • Mola EMC: AISI 301
  • Corpo: Latão niquelado
  • O-ring: NBR
  • Rosca de conexão: Métrica (EN 60423) e PG (DIN 40430)
  • Proteção: IP68 até 5 bar
  • Faixas de temperatura: -20 °C a +100 °C (padrão) e -40 °C a +150 °C (estendido)
  • Projetado para cabos blindados e aplicável a cabos com ou sem capa interna
  • Alta condutividade para manter a continuidade EMC
