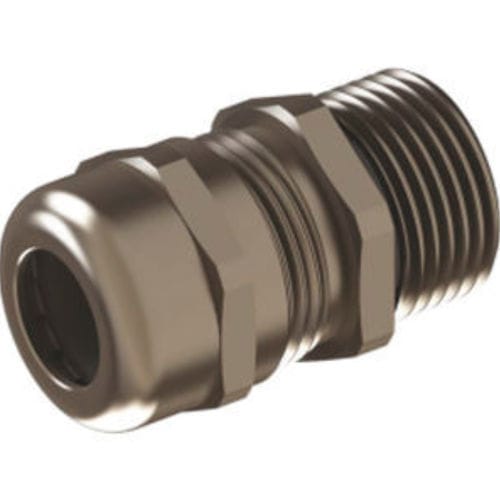

Prensa-cabo metálico OMBG 01/02

em borracha nitrílica NBRem Poliamida 6IP68

Produto
Passa-cabos metálicos série OMBG/OPBG para roscas métricas e PG. Corpo e porca em latão niquelado, inserto de aperto em PA6 V2, anel de vedação em TPV e O-ring em NBR. Projetados para proteção IP68 e elevada resistência ao esforço.

Detalhes do produto
Porca: latão niquelado
Inserto de aperto: poliamida PA6 V2
Anel de vedação: TPV
Corpo: latão niquelado
O-ring: NBR
Rosca de ligação: métrica (EN 60423) / PG (DIN 40430)
Classe de proteção: IP68 - 5 bar
Intervalo de temperatura: padrão -20 °C a +100 °C; estendido -40 °C a +150 °C

Propriedades

• Ampla faixa de aperto que cobre vários códigos e tamanhos
• Fácil de montar, versões com rosca longa disponíveis
• Alta resistência ao esforço adequada para instalações industriais
• Vedação confiável compatível com sistemas de rosca métrica e PG

Dados técnicos (passa-cabos rosca métrica/PG)
AG Thread | Code | H mm. | GL mm. | Wrench B mm. | Wrench C mm. | Clamping Range mm.
M 12 x 1,5 | OMBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M 16 x 1,5 | OMBG 02/03 | 24,5 | 7 | 20 | 20 | 5 - 10
M 16 x 1,5 | OMBG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M 20 x 1,5 | OMBG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M 25 x 1,5 | OMBG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M 25 x 1,5 | OMBG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M 25 x 1,5 | OMBG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M 32 x 1,5 | OMBG 05/07 | 38 | 9 | 40 | 40 | 18 - 25
M 40 x 1,5 | OMBG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M 50 x 1,5 | OMBG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M 50 x 1,5 | OMBG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
PG 9 | OPBG 02/03 | 24,5 | 6 | 20 | 20 | 5 - 12
PG 9 | OPBG 02/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/05 | 28 | 6 | 24 | 24 | 10 - 14
PG 13,5 | OPBG 04/05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 16 | OPBG 05/06 | 31,5 | 6,5 | 30 | 30 | 13 - 18
PG 21 | OPBG 06RS | 31,5 | 7 | 30 | 30 | 9 - 17
PG 29 | OPBG 07/08 | 43 | 8 | 50 | 50 | 22 - 32
PG 36 | OPBG 08/09 | 47 | 10 | 60 | 57 | 30 - 38
PG 42 | OPBG 09/10 | 48 | 12 | 65 | 64 | 33 - 44

Especificações técnicas

• Materiais: porca e corpo - latão niquelado; inserto de aperto - poliamida PA6 V2; anel de vedação - TPV; O-ring - NBR
• Roscas suportadas: métrica (EN 60423) e PG (DIN 40430)
• Grau de proteção: IP68 até 5 bar
• Faixas de temperatura de operação: padrão -20 °C a +100 °C; estendido -40 °C a +150 °C
• Características de design: ampla faixa de aperto, versão com rosca longa, alta resistência ao esforço, montagem fácil
• Tamanhos/códigos disponíveis com suas respectivas faixas de aperto e dimensões de chave conforme listado acima
