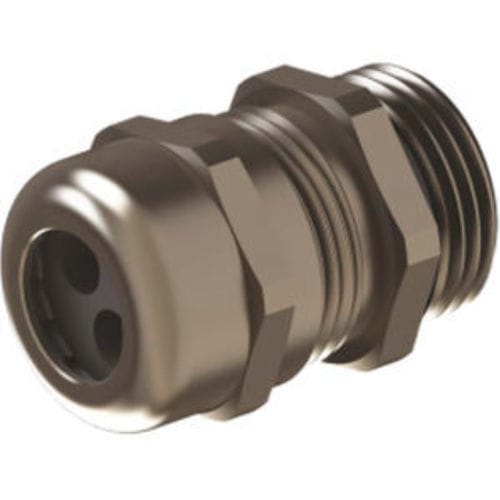

Prensa-cabo multi-núcleo OMBG 02A3

metálicoem latãoem latão niquelado

Visão geral do produto
Prensa-cabos metálicos das séries OMBG (multi-furos) e YMBG (furo plano) projetados para invólucros com rosca métrica. Corpo e porca em latão niquelado, inserto de aperto PA6 V2 e vedante em TPV. Grau de proteção IP65, adequado para cabos múltiplos ou planos em aplicações industriais.

Principais características

• Materiais: corpo e porca em latão niquelado, inserto PA6 V2, anel de vedação TPV, O-ring NBR
• Rosca de ligação: métrica (EN 60423)
• Proteção: IP65
• Intervalo de temperatura: -20 °C a +100 °C (padrão) / -40 °C a +150 °C (estendido)
• Projetado para entradas multi-furos e furo plano
• Montagem simples e vedação fiável para painéis e quadros

Resumo técnico
A série OMBG cobre configurações multi-furos e a série YMBG as variantes com furo plano. Tamanhos métricos disponíveis: M16, M20, M25, M32, M40 e M50, com número de furos e larguras de ranhura variando conforme o código (exemplos abaixo).

• OMBG (multi-furos): tamanhos representativos M16–M50, número de furos de 2 até 16 conforme o código
• YMBG (furo plano): tamanhos representativos M25–M50, larguras de ranhura até ~28 mm conforme o código
• Consulte os códigos do fabricante (OMBG / YMBG) para configurações exatas e dimensões C

Aplicações e instalação

• Para passagem de vários cabos redondos ou planos em painéis, quadros e caixas
• Adequado para quadros elétricos industriais, gabinetes de comando e carcaças de máquinas
• O inserto de aperto simplifica a montagem; confirme o código correto para o layout de furos e secção do cabo

Encomendas e notas

• Encomendar por série e código do fabricante (OMBG xx / YMBG xx) para especificar rosca e configuração de furos
• Verificar o intervalo de temperatura e o grau de proteção IP necessários para o ambiente
• Contacte o fornecedor para desenhos dimensionais detalhados e disponibilidade
