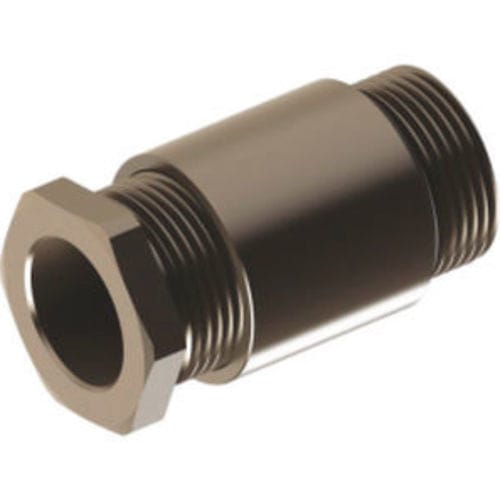

Prensa-cabo em latão niquelado MACG series

em borracha nitrílica NBRresistente à corrosãoblindado

Visão geral
Prensa-cabos metálicos projetados para cabos blindados. Materiais e componentes otimizados para construção naval, offshore e parques eólicos. Rosca métrica (EN60423) com ampla faixa de aperto para diversas construções de cabo blindado.

Materiais e componentes
Porca: latão niquelado
Anel: latão niquelado
Parte de compressão: latão niquelado
Corpo do prensa-cabos: latão niquelado
O-ring: NBR
Rosca de conexão: Métrica (EN60423)
Classe de proteção: IP54
Faixa de temperatura: -20 °C a +100 °C (padrão) / -40 °C a +150 °C (estendida)
Propriedades: Construção naval, Offshore, Parque eólico, Para cabos blindados, Ampla faixa de cabos

Dados técnicos (prensa-cabos rosca métrica)

• Rosca AG | Código | GL mm | Ø mm | Chave mm | Faixa de aperto mm
• M 16 x 1,5 | MACG16A | 9 | 20 | 20 | 10,5
• M 18 x 1,5 | MACG18A | 10 | 22 | 22 | 11,5
• M 18 x 1,5 | MACG18B | 10 | 22 | 22 | 11,5 - 12,5
• M 24 x 1,5 | MACG24A | 11 | 28 | 27 | 11,5
• M 24 x 1,5 | MACG24B | 11 | 28 | 27 | 11,5 - 13,5
• M 24 x 1,5 | MACG24C | 11 | 28 | 27 | 13,5 - 16,5
• M 30 x 2,0 | MACG30A | 12 | 35 | 32 | 16,5 - 18
• M 30 x 2,0 | MACG30B | 12 | 35 | 32 | 18 - 19,5
• M 30 x 2,0 | MACG30C | 12 | 35 | 32 | 19,5 - 20,5
• M 36 x 2,0 | MACG36A | 13 | 40 | 40 | 20,5 - 22,5
• M 36 x 2,0 | MACG36B | 13 | 40 | 40 | 22,5 - 25,5
• M 45 x 2,0 | MACG45B | 14 | 50 | 50 | 27,5 - 31,5
• M 56 x 2,0 | MACG56A | 15 | 62 | 60 | 31,5 - 34
• M 56 x 2,0 | MACG56B | 15 | 62 | 60 | 34 - 37,5
• M 56 x 2,0 | MACG56C | 15 | 62 | 60 | 37,5 - 41
• M 72 x 2,0 | MACG72A | 16 | 78 | 75 | 41 - 46
• M 72 x 2,0 | MACG72B | 16 | 78 | 75 | 46 - 50,5

Características / especificações técnicas

• Marca: Ortac
• Tipo de produto: Prensa-cabos metálicos para cabos blindados (série MACG)
• Materiais: Porca, anel, parte de compressão e corpo - latão niquelado; O-ring - NBR
• Rosca de conexão: Métrica (EN60423)
• Classe de proteção: IP54
• Faixa de temperatura: -20 °C a +100 °C (padrão) e -40 °C a +150 °C (estendida)
• Aplicações: Construção naval, Offshore, Parques eólicos, Para cabos blindados
• Tamanhos / códigos disponíveis: MACG16A, MACG18A, MACG18B, MACG24A, MACG24B, MACG24C, MACG30A, MACG30B, MACG30C, MACG36A, MACG36B, MACG45B, MACG56A, MACG56B, MACG56C, MACG72A, MACG72B
• Dimensões e faixas de aperto: ver dados técnicos (Rosca AG | GL mm | Ø mm | Chave mm | Faixa de aperto mm)
