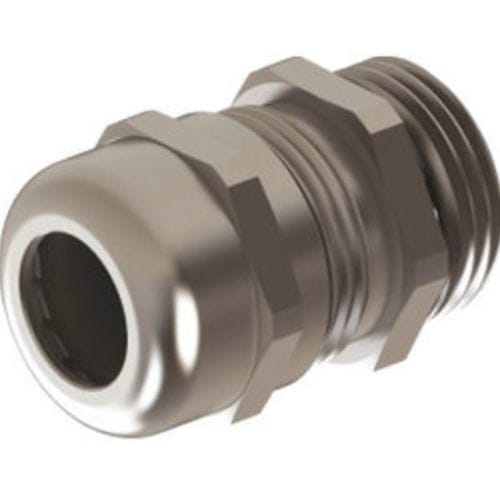

Prensa-cabo em aço inoxidável OMSG 01/02
em poliamidaem Poliamida 6em borracha nitrílica NBR

Prensa-cabo em aço inoxidável - OMSG 01/02 - ORTAC - em poliamida / em Poliamida 6 / em borracha nitrílica NBR
Prensa-cabo em aço inoxidável - OMSG 01/02 - ORTAC - em poliamida / em Poliamida 6 / em borracha nitrílica NBR
Guardar nos favoritos
Comparar
Mais informações no site da ORTAC

Características

Material
em poliamida, em Poliamida 6, em borracha nitrílica NBR, em aço inoxidável
Nível de proteção
à prova de água, IP68, resistente à corrosão, resistente a produtos químicos
Outras características
com rosca PG, métrico, para aplicações marítimas, para aplicações higiênicas, para a indústria de alimentos e bebidas, de rosquear, de redução
Diâmetro do cabo

MÁX: 44 mm
(1,73 in)

MÍN: 4 mm
(0,16 in)

Diâmetro da rosca

MÁX: 50 mm
(1,97 in)

MÍN: 12 mm
(0,47 in)

Faixa de aperto

MÁX: 44 mm
(1,7 in)

MÍN: 4 mm
(0,2 in)

Temperatura de serviço

MÁX: 150 °C
(302 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Visão geral do produto
Porca de fixação: Aço inoxidável (1.4305/AISI303 - 1.4404/AISI316L)
Inserto de aperto: Poliamida PA6 V2
Anel de vedação: TPV
Corpo da passagem de cabo: Aço inoxidável (1.4305/AISI303 - 1.4404/AISI316L)
Anel O: NBR
Rosca de ligação: Métrica (EN 60423) / PG (DIN 40430)
Classe de proteção: IP68 - 5 bar
Faixa de temperatura: -20 °C a +100 °C / -40 °C a +150 °C (dependendo dos componentes)

Propriedades
  • Alta resistência à corrosão para ambientes marinhos e agressivos
  • Superfícies lisas adequadas para aplicações higiênicas
  • Fácil montagem com inserto de aperto confiável
  • Adequado para indústria alimentar, farmacêutica e aplicações on-/off-shore

Dados técnicos (visão geral roscas métricas / PG)
Rosca AG | Código | H mm | GL mm | Chave B mm | Chave C mm | Faixa de aperto mm
M12 x 1,5 | OMSG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M16 x 1,5 | OMSG 02/03 | 24,5 | 7 | 22 | 22 | 5 - 10
M16 x 1,5 | OMSG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M20 x 1,5 | OMSG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M25 x 1,5 | OMSG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M25 x 1,5 | OMSG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M25 x 1,5 | OMSG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M32 x 1,5 | OMSG 05/07 | 38 | 9 | 41 | 41 | 18 - 25
M40 x 1,5 | OMSG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M50 x 1,5 | OMSG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M50 x 1,5 | OMSG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPSG 01/02 | 23 | 6 | 17 | (colspan) | 4 - 8
PG 9 | OPSG 02/03 | 24,5 | 6 | 22 | (colspan) | 5 - 10
PG 9 | OPSG 02/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/04 | 26,5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/05 | 28 | 6 | 24 | (colspan) | 10 - 14
PG 13,5 | OPSG 04/05 | 28 | 6,5 | 24 | (colspan) | 10 - 14
PG 16 | OPSG 05/06 | 31,5 | 6,5 | 30 | (colspan) | 13 - 18
PG 21 | OPSG 06RS | 31,5 | 7 | 30 | (colspan) | 9 - 17
PG 29 | OPSG 07/08 | 43 | 8 | 50 | (colspan) | 22 - 32
PG 36 | OPSG 08/09 | 47 | 10 | 60 | (colspan) | 30 - 38
PG 42 | OPSG 09/10 | 48 | 12 | 65 | (colspan) | 33 - 44

Especificações técnicas
  • Material da porca: Aço inoxidável (1.4305/AISI303 - 1.4404/AISI316L)
  • Material do corpo: Aço inoxidável (1.4305/AISI303 - 1.4404/AISI316L)
  • Inserto de aperto: Poliamida PA6 V2
  • Anel de vedação: TPV
  • O-ring: NBR
  • Roscas disponíveis: Métrica (EN 60423) e PG (DIN 40430)
  • Grau de proteção: IP68 até 5 bar
  • Faixas de temperatura de operação: -20 °C a +100 °C e -40 °C a +150 °C (dependendo dos componentes)
  • Aplicações sugeridas: indústria alimentar, farmacêutica, instalações offshore/onshore
  • Principais características: resistência à corrosão, superfícies lisas higiênicas, montagem simples
