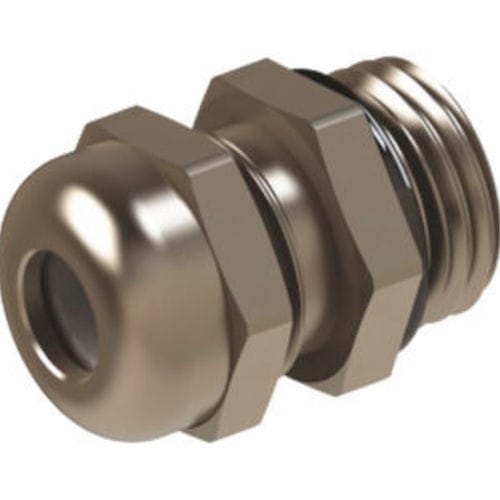

Prensa-cabo miniatura MG series

em latão niqueladoIP68antitração

Produto
Entrada de cabos metálica Mini, série MGM, projetada para vedação e alívio de tensão de cabos em aplicações elétricas e de iluminação.

Detalhes
Porca : Latão niquelado
Anel de vedação : TPV / Silicone / EPDM
Corpo da prensa : Latão niquelado
Anel O : NBR / TPV / Silicone / EPDM
Rosca de conexão : Métrica (EN 60423) / PG (DIN 40430)
Grau de proteção : IP68 - 3 bar
Faixa de temperatura : -20 °C +100 °C / -40 °C +150 °C

Propriedades

• Fácil de montar
• Versões com rosca longa e em aço inoxidável disponíveis sob consulta
• Adequado para instalações com espaço limitado
• Uso comum na indústria de iluminação

Dados técnicos (entrada de cabos rosca métrica/PG)
AG Thread | Code | H mm | GL mm | Wrench | Clamping Range mm
M 6 x 1,0 | MGM6-23 | 10,5 | 6 | 8 | 2-3
M 8 x 1,25 | MGM8s-35 | 15 | 6 | 11 | 3-5
M 8 x 1,25 | MGM8-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10s-46 | 14,5 | 6 | 12 | 4-6
M 10 x 1,5 | MGM10-24 | 15 | 6 | 14 | 2-4
M 10 x 1,5 | MGM10-36 | 15 | 6 | 14 | 3-6
M 12 x 1,5 | MGM12-24 | 15 | 6 | 14 | 2-4
M 12 x 1,5 | MGM12-36 | 15 | 6 | 14 | 3-6
M 16 x 1,5 | MGM16-68 | 16,5 | 6 | 18 | 6-8
PG 7 | MGP7-24 | 15 | 6 | 14 | 2-4
PG 7 | MGP7-36 | 15 | 6 | 14 | 3-6
PG 7 | MGP7-68 | 16,5 | 6 | 17 | 6-8
PG 9 | MGP9-46 | 16,5 | 6 | 17 | 4-6
PG 9 | MGP9-68 | 16,5 | 6 | 17 | 6-8

Especificações técnicas

• Materiais: Latão niquelado (porca, corpo)
• Materiais de vedação: TPV, Silicone, EPDM
• Materiais dos O-rings: NBR, TPV, Silicone, EPDM
• Normas de rosca de conexão: Métrica (EN 60423) e PG (DIN 40430)
• Proteção contra entrada: IP68 (3 bar)
• Intervalos de temperatura de operação: -20 °C a +100 °C e -40 °C a +150 °C (dependendo do material de vedação)
• Características: Fácil montagem; versões com rosca longa e em aço inoxidável sob consulta
• Aplicação típica: Indústria de iluminação e outras áreas com espaço limitado
• Várias dimensões de rosca e faixas de aperto disponíveis (ver tabela de dados técnicos para códigos e dimensões)
