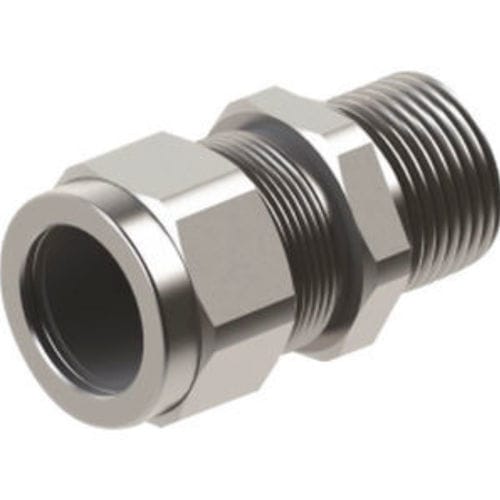

Prensa-cabo em latão WUG series

em latão niqueladode alumínioem aço inoxidável

Visão geral
Prensa-cabos não blindados série WUG de compressão simples, projetados para cabos SWA e cabos semelhantes; indicados para instalações industriais pesadas e áreas com requisitos antideflagrantes.

Detalhes do produto
Tipo: WUG (prensa-cabos de compressão simples)
Certificados: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
Material: Latão MS58 (com ou sem niquelação); Aço inoxidável AISI303; Aço inoxidável AISI316L; Alumínio
Normas: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
Grau de proteção: IP66 / IP68
Faixas de temperatura por material de vedação: NBR -30 °C a +120 °C; Neoprene -40 °C a +100 °C; Silicone -60 °C a +180 °C; TPE/V -30 °C a +100 °C
Compatibilidade de cabos: SWA (single wire armour); STA e outros tipos opcionais

Dados técnicos (dimensões do produto e códigos)
Header: Product Size | Product Code | Standard AG | AG NPT | AG | B Min - Max | GL min. mm | C mm / B
16 | WUGXX/16/X | M16x1,5 | 1/2" | PG9 | 6,1 - 11,6 | GL min. 15,0 | C 20 | 24
20s | WUGXX/20s/X | M20sx1,5 | 1/2" | PG11ss | 6,1 - 13,2 | GL min. 15,0 | C 24 | 24
20 | WUGXX/20/X | M20x1,5 | 1/2" | PG11s | 9,5 - 15,9 | GL min. 15 | C 24 | 24
25 | WUGXX/25/X | M25x1,5 | 3/4" | PG13,5 | 12,5 - 20,5 | GL min. 15 | C 30 | 30
32 | WUGXX/32/X | M32x1,5 | 1" | PG21s | 18,2 - 26,2 | GL min. 15 | C 38 | 38
40 | WUGXX/40/X | M40x1,5 | 1 1/4" | PG21 | 23,7 - 33,9 | GL min. 15 | C 45 | 45
50 | WUGXX/50/X | M50x1,5 | 1 1/2" | PG29 | 27,9 - 40,4 | GL min. 15 | C 55 | 55
63s | WUGXX/63s/X | M63sx1,5 | 2" | PG36s | 40,4 - 51 | GL min. 15 | C 70 | 70
63 | WUGXX/63/X | M63x1,5 | 2 1/2" | PG36 | 47,2 - 55,9 | GL min. 15 | C 70 | 80
75s | WUGXX/75s/X | M75sx1,5 | 2 1/2" | PG42 | 52,8 - 59 | GL min. 15 | C 80 | 80
75 | WUGXX/75/X | M75x1,5 | 3" | PG48 | 59,1 - 67,9 | GL min. 15 | C 90 | 90

Características / especificações técnicas

• Série / Modelo: WUG Series (prensa-cabos de compressão simples)
• Certificados: PT, CE, RoHS, ISO9001, ISO14001, ISO45001
• Materiais disponíveis: Latão (MS58) com/sem niquelação; Aço inoxidável AISI303; Aço inoxidável AISI316L; Alumínio
• Normas de conformidade: EN 60079-0:2012; EN 60079-1:2007; EN 60079-31:2009
• Grau de proteção: IP66 / IP68
• Faixas de temperatura por vedante: NBR -30 °C a +120 °C; Neoprene -40 °C a +100 °C; Silicone -60 °C a +180 °C; TPE/V -30 °C a +100 °C
• Compatibilidade de cabos: SWA (single wire armour); STA e outros tipos opcionais
• Tamanhos e códigos disponíveis: ver seção Dados técnicos acima
