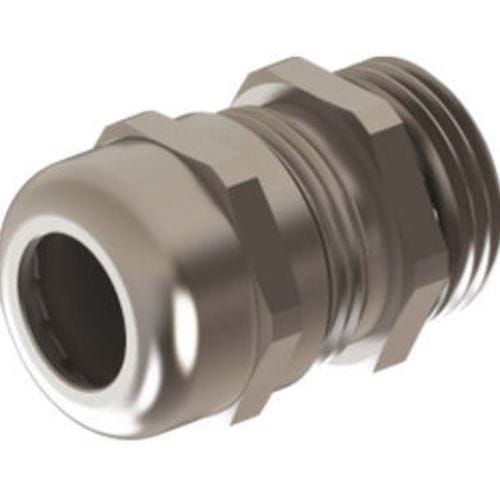

Prensa-cabo com rosca ONSG series

em aço inoxidávelem borracha nitrílica NBRem Poliamida 6

Nome do produto
Prensa-cabos metálico – NPT Aço inoxidável

Materiais / Construção
Porca de aperto: Aço inoxidável (1.4305/AISI303 - 1.4404/AISI316L)
Inserto de aperto: Poliamida PA6 V2
Anel de vedação: TPV
Corpo do prensa-cabos: Aço inoxidável (1.4305/AISI303 - 1.4404/AISI316L)
O-ring: NBR
Rosca de ligação: NPT ANSI B1.20.1
Grau de proteção: IP68 - 5 bar
Faixa de temperatura: -20 °C a +100 °C (padrão) / -40 °C a +150 °C (estendida)

Propriedades principais

• Alta resistência à corrosão
• Superfícies lisas
• Fácil de montar
• Adequado para a indústria alimentar, farmacêutica e aplicações on-/offshore

Dados técnicos (dimensões por rosca / código)
Header: AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
1/4" | ONSG 01 | 22 | 11,5 | 14 | 14 | 3 - 6,5
3/8" | ONSG 02/01 | 22 | 11,5 | 18 | 14 | 3 - 6,5
3/8" | ONSG 02 | 23 | 11,5 | 18 | 17 | 4 - 8
3/8" | ONSG 02/03 | 24,5 | 11,5 | 22 | 22 | 5 - 10
1/2" | ONSG 03RS | 26,5 | 13 | 22 | 22 | 4 - 10
1/2" | ONSG 03 | 26,5 | 13 | 22 | 22 | 6 - 12
1/2" | ONSG 03/05 | 28 | 13 | 24 | 24 | 10 - 14
3/4" | ONSG 04 | 28 | 13 | 27 | 24 | 10 - 14
3/4" | ONSG 04ES | 31,5 | 13 | 30 | 30 | 9 - 17
3/4" | ONSG 04/06 | 31,5 | 13 | 30 | 30 | 13 - 18
1" | ONSG 05RS | 31,5 | 13 | 36 | 30 | 9 - 17
1" | ONSG 05/07 | 38 | 13 | 41 | 41 | 18 - 25
1 1/4" | ONSG 06 | 38 | 15 | 46 | 41 | 18 - 25
1 1/2" | ONSG 07 | 43 | 15 | 50 | 50 | 22 - 32
2" | ONSG 08 | 48 | 15 | 65 | 65 | 33 - 44
2" | ONSG 09 | 48 | 15 | 70 | 75 | 45 - 50
2 1/2" | ONSG 18s | 48 | 20 | 75 | 75 | 45 - 55
2 1/2" | ONSG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19s | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19 | 61 | 20 | 10 | 100 | 60 - 70

Características / Especificações técnicas

• Materiais: Porca e corpo em aço inoxidável (1.4305/AISI303 - 1.4404/AISI316L); inserto de aperto PA6 V2; anel de vedação TPV; O-ring NBR
• Norma de rosca: NPT ANSI B1.20.1
• Grau de proteção: IP68 até 5 bar
• Faixa de temperatura: -20 °C a +100 °C (padrão) e -40 °C a +150 °C (estendida)
• Aplicações típicas: Indústria alimentar, indústria farmacêutica, aplicações offshore e on-/offshore
• Códigos / tamanhos disponíveis: ONSG 01, ONSG 02/01, ONSG 02, ONSG 02/03, ONSG 03RS, ONSG 03, ONSG 03/05, ONSG 04, ONSG 04ES, ONSG 04/06, ONSG 05RS, ONSG 05/07, ONSG 06, ONSG 07, ONSG 08, ONSG 09, ONSG 18s, ONSG 18, ONSG 19s, ONSG 19 (ver tabela de dimensões acima para H/GL/chaves/faixas de aperto)
